Контроллер коллекторного двигателя YK31C 36 В 800 Вт для детского ATV

Контроллер YK31C 36 В 800 Вт для детского электрического ATV

Контроллер управляет коллекторным двигателем постоянного тока в приводе детского электрического квадроцикла. Блок принимает сигнал от ручки или педали газа и регулирует подачу питания на мотор, обеспечивая изменение скорости. Исполнение YK31C рассчитано на номинальное напряжение 36 В и мощность 800 Вт. Это ключевые параметры при подборе: установка версии с другим напряжением, мощностью или типом двигателя может привести к неправильной работе привода.

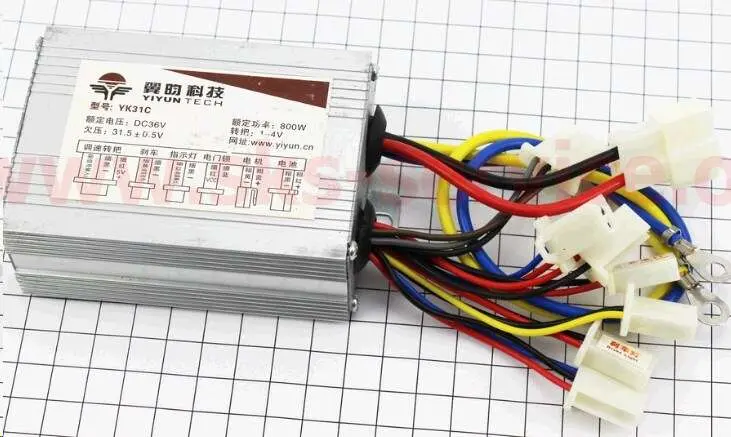

Модель выполнена в ребристом металлическом корпусе с монтажными проушинами. Ребра увеличивают площадь теплообмена, а проушины позволяют закрепить блок внутри техники. Из корпуса выведены цветные провода с несколькими пластиковыми штекерами. Схема YK31C предусматривает подключения аккумулятора, двигателя, замка включения, органа управления скоростью, тормоза, индикатора, стоп-сигнала и зарядного разъема. Наличие соответствующей функции в конкретном квадроцикле и распиновку каждого штекера необходимо сопоставить со штатной проводкой.

Подтвержденные параметры

• Модель: YK31C DC.
• Номинальное напряжение: 36 В постоянного тока.
• Номинальная мощность: 800 Вт.
• Тип двигателя: коллекторный двигатель постоянного тока.
• Сигнал управления скоростью: 1–4 В.
• Порог защиты при снижении напряжения: 31,5 ± 0,5 В.
• Исполнение: ребристый корпус, проводные выводы и штекерные соединения.

Что сравнить перед покупкой

Для корректного подбора недостаточно совпадения только по напряжению. Сначала проверьте обозначение YK31C, параметры 36 В и 800 Вт, а также коллекторный тип установленного мотора. Затем сравните старый и новый блоки по количеству проводов, форме и ключам штекеров, числу контактов и назначению каждой группы. Одинаковые по цвету провода у контроллеров разных исполнений не всегда имеют одинаковую распиновку, поэтому ориентироваться следует на схему подключения и функции контактов.

Особенно внимательно сопоставьте силовые выводы аккумулятора и двигателя, трехпроводное подключение газа, контакты тормоза и пару включения. Если штатная техника использует индикатор заряда, стоп-сигнал или отдельный зарядный порт через контроллер, должны совпадать и эти ответвления. Штекеры подходящей формы упрощают монтаж лишь тогда, когда совпадают не только корпуса разъемов, но и расположение контактов внутри них.

Установка и проверка

Перед монтажом полностью отсоедините аккумулятор. Закрепите корпус штатными проушинами, не закрывая ребристую поверхность плотной обивкой или жгутами. Провода следует уложить без натяжения, защитить от перетирания и отвести от подвижных частей. Подключение выполняют по назначению контактов с обязательной проверкой полярности силовых проводов; соединять штекеры только по совпадению цвета изоляции нельзя.

После сборки сначала проверьте включение, реакцию двигателя на малое нажатие газа и отключение тяги тормозным сигналом. Первую проверку удобно выполнять без нагрузки, надежно зафиксировав квадроцикл и исключив контакт ведущих колес с поверхностью. Контроллер подходит для ремонта штатного 36-вольтового привода мощностью 800 Вт, когда диагностика подтверждает неисправность прежнего блока, а двигатель, аккумулятор и проводка соответствуют параметрам YK31C.
