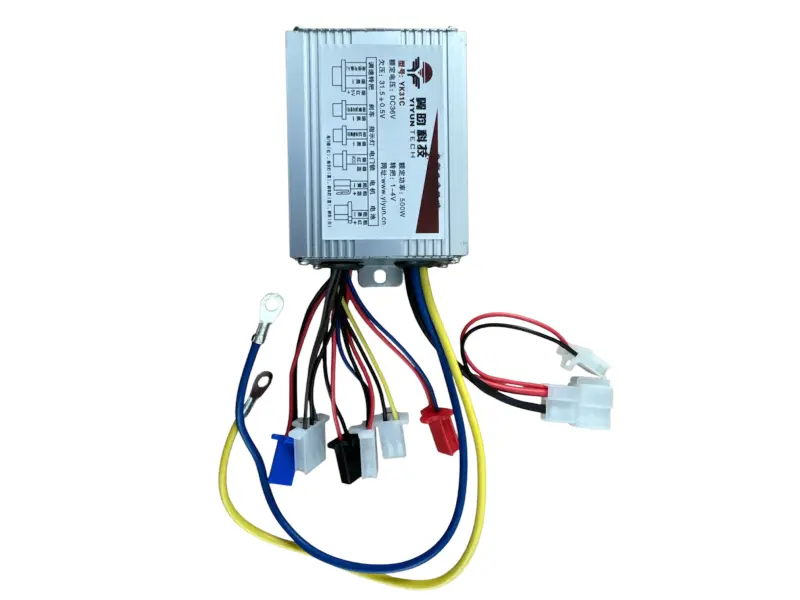

Контроллер YK31C DC 36 В 500 Вт для детского электроквадроцикла

Контроллер YK31C DC 36 В 500 Вт для детского электроквадроцикла

Контроллер предназначен для управления коллекторным двигателем постоянного тока в детском электрическом квадроцикле. Он принимает управляющий сигнал от ручки газа и изменяет подачу питания на мотор, благодаря чему водитель может начинать движение и регулировать скорость. Версия YK31C DC рассчитана на систему с номинальным напряжением 36 В и двигателем мощностью до 500 Вт.

Блок подходит для ремонта электроквадроцикла, в котором изначально установлен контроллер того же типа и с соответствующей схемой соединений. Это не универсальная деталь для любого детского электротранспорта: одинаковые значения напряжения и мощности еще не подтверждают полную совместимость. Перед заказом необходимо сопоставить тип двигателя, назначение каждого провода, форму штекеров, число контактов и расположение крепления.

Назначение и подключения

YK31C работает с коллекторным мотором, подключаемым двумя силовыми проводами. Отдельные группы проводов предусмотрены для аккумуляторной батареи, двигателя, ручки газа, включения контроллера, тормозного сигнала, индикатора, зарядного разъема и стоп-сигнала. Такое разделение позволяет подключать основные и вспомогательные функции электроквадроцикла через соответствующие штекеры.

• Питание: толстые красный и черный провода предназначены для соединения с аккумуляторной батареей.
• Двигатель: толстые синий и желтый провода подключаются к двум выводам коллекторного мотора.
• Ручка газа: трехпроводное соединение передает питание и управляющий сигнал; вход управления рассчитан на сигнал 1–4 В.
• Включение: отдельная пара проводов используется для выключателя или замка, активирующего контроллер.
• Тормоз: предусмотрен вход от тормозной ручки, позволяющий прекращать тягу при ее срабатывании.
• Дополнительные соединения: схема YK31C содержит выводы для индикатора батареи, зарядного гнезда и стоп-сигнала.

Как проверить совместимость

Сначала сравните номинальное напряжение: контроллер предназначен именно для 36-вольтовой системы. Затем убедитесь, что установлен коллекторный двигатель постоянного тока мощностью не более 500 Вт и он соединяется с контроллером двумя силовыми проводами. Для бесколлекторного трехфазного мотора эта модель не предназначена.

Следующий этап — сопоставление жгута. Проверьте каждый штекер отдельно: количество контактов, форму корпуса, расположение фиксатора, цвета и назначение проводов. Даже у контроллеров с обозначением YK31C встречаются варианты соединений, поэтому подключать новую деталь только по совпадению цвета корпуса или общему виду нельзя. Особенно внимательно сверяют силовые линии аккумулятора и мотора, разъем ручки газа, пару включения и тормозной вход.

Корпус имеет ребристую поверхность и монтажное ушко. При замене следует проверить, помещается ли блок на штатное место, совпадает ли точка фиксации и хватает ли длины проводов без натяжения. Жгут не должен соприкасаться с подвижными деталями, пережиматься облицовкой или проходить рядом с участками, которые заметно нагреваются.

Установка и проверка после ремонта

Перед монтажом аккумулятор отсоединяют. Подключения выполняют по назначению проводов и схеме YK31C, предварительно проверив полярность силовых линий. Нельзя объединять несовпадающие штекеры или переставлять контакты, ориентируясь только на одинаковый цвет изоляции. После соединения следует закрепить корпус, уложить жгут и убедиться, что разъемы вставлены полностью и не расходятся от вибрации.

Замене контроллера обычно предшествует диагностика: отсутствие реакции на газ, прерывистая работа двигателя или отключение тяги могут быть связаны не только с блоком управления, но и с батареей, проводкой, ручкой газа, тормозным выключателем либо самим мотором. Проверка этих компонентов помогает избежать ошибочной замены. Правильно подобранный YK31C восстанавливает штатное управление коллекторным приводом 36 В / 500 Вт без переделки согласованной системы подключения.
