Контроллер 24 В / 350 Вт для детского электроквадроцикла YK31C DC

Контроллер YK31C DC 24 В / 350 Вт для детского электроквадроцикла

Контроллер управляет коллекторным двигателем детского электрического ATV: получает команду от ручки газа и регулирует подачу энергии к мотору. Версия рассчитана на бортовую систему 24 В и двигатель мощностью до 350 Вт. Она подходит для ремонта квадроцикла с соответствующими параметрами, типом мотора и схемой разъемов. Модель YK31C выпускается в нескольких вариантах по напряжению и мощности, поэтому при подборе нужно ориентироваться именно на исполнение DC 24 В / 350 Вт.

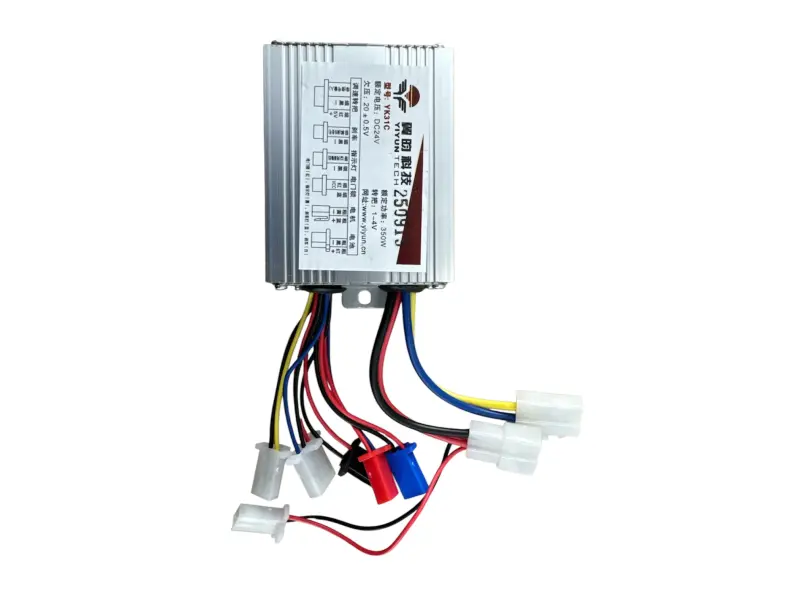

Устройство размещено в компактном ребристом металлическом корпусе с монтажным ушком. Ребра увеличивают площадь отвода тепла, а ушко позволяет закрепить блок на раме или штатной площадке. Из корпуса выведены отдельные провода с разъемами для аккумуляторного блока, двигателя, ручки газа, замка включения и дополнительных функций. Такая компоновка помогает разделить силовые и управляющие подключения, но расположение контактов у разных электроквадроциклов может отличаться.

Функции контроллера

• Регулирование оборотов: сигнал ручки газа преобразуется в управляемую подачу энергии к коллекторному мотору, благодаря чему водитель может менять скорость движения.
• Отключение тяги при торможении: при наличии совместимого тормозного выключателя контроллер прекращает питание мотора после нажатия на тормоз.
• Защита аккумуляторов от чрезмерного разряда: для исполнения 24 В заявлен порог отключения 20 ± 0,5 В.
• Раздельные подключения: предусмотрены линии силового питания, мотора, ручки газа и замка включения, а также разъемы вспомогательных функций.

Как проверить совместимость

Сначала сопоставьте номинальное напряжение аккумуляторного блока: квадроцикл должен использовать систему 24 В. Затем проверьте тип двигателя. YK31C предназначен для коллекторного DC-мотора с двумя силовыми проводами; он не заменяет контроллер бесколлекторного двигателя с фазными проводами и датчиками Холла. Мощность штатного мотора не должна превышать 350 Вт.

Отдельно сравните старый и новый блоки по назначению каждого провода, количеству контактов, форме корпусов разъемов и расположению контактов внутри них. Одинаковая форма штекера сама по себе не подтверждает одинаковую распиновку. Наличие обозначения YK31C также недостаточно: под этим индексом встречаются версии на другое напряжение и мощность. Перед покупкой полезно составить схему подключений снятого контроллера и сопоставить ее с назначением выводов версии 24 В / 350 Вт.

Установка и проверка после замены

Монтаж выполняют при полностью отключенном аккумуляторном блоке. Контроллер закрепляют в сухом проветриваемом месте, где корпус не зажат мягкой обивкой и не соприкасается с подвижными деталями. Провода укладывают без натяжения, острых перегибов и риска попадания в рулевой механизм или привод. Силовые подключения аккумулятора и двигателя необходимо выполнять с правильной полярностью; назначение тонких управляющих проводов проверяют по схеме конкретного квадроцикла.

Для запуска требуются подключения аккумулятора, двигателя, ручки газа и замка включения. Дополнительные линии используют только при наличии соответствующих компонентов на технике. После монтажа сначала проверяют надежность фиксации разъемов и свободное вращение ведущих колес на вывешенной технике, затем кратковременно включают питание и контролируют реакцию на газ и тормозной выключатель. Если двигатель не запускается, самопроизвольно набирает обороты или вращается в неверном направлении, питание сразу отключают и повторно проверяют распиновку.

Контроллер выбирают не только по надписи 24 В / 350 Вт, но и по типу мотора, сигналу ручки газа, схеме замка включения и фактическому набору разъемов. Такое сопоставление особенно важно при ремонте детских электроквадроциклов разных серий, где внешне похожие блоки могут иметь различное подключение.
