Задний колесный диск ATV 6″ JPX

Задний колесный диск ATV 6″ JPX

Колесный диск JPX предназначен для заднего колеса квадроцикла ATV с шестидюймовой посадкой шины. Он служит основанием для монтажа покрышки и устанавливается непосредственно на заднюю ось через центральное отверстие со шпоночным пазом. Такая схема отличается от дисков, которые крепятся к отдельной ступице несколькими болтами, поэтому при подборе необходимо учитывать не только диаметр обода, но и устройство соединения с осью.

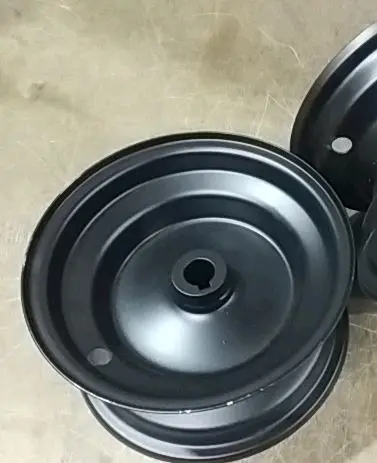

Диск выполнен в черном цвете и имеет цельную чашеобразную форму. В центральной части предусмотрена выступающая посадочная втулка с пазом под шпонку, а возле края обода находится отдельное отверстие для вентиля. Шпонка участвует в соединении диска с осью и передаче вращения, поэтому форма паза и размеры посадки должны точно соответствовать деталям конкретного квадроцикла. Изделие рассчитано на заднюю позицию: заменять им внешне похожий передний диск без проверки конструкции крепления нельзя.

Что проверить при подборе

• Назначение: требуется именно задний диск ATV, поскольку передняя и задняя позиции могут различаться посадкой и геометрией.
• Размер обода: обозначение 6″ относится к диаметру посадки шины. На покрышке нужно проверить размерную маркировку и убедиться, что она рассчитана на шестидюймовый обод.
• Соединение с осью: сравните диаметр и длину центральной посадочной части, форму отверстия, размеры шпоночного паза и способ осевой фиксации со снятым диском.
• Профиль обода: сопоставьте ширину, форму закраин и расположение посадочных полок. Одинаковый диаметр сам по себе не подтверждает совместимость с имеющейся шиной.
• Вылет и ориентация: проверьте положение обода относительно оси, рамы, привода и тормозных деталей. После установки колесо не должно задевать соседние компоненты.
• Вентиль: его тип и размеры должны соответствовать отверстию в диске и выбранной конструкции колеса.

Наиболее надежный способ выбора — снять старый задний диск и последовательно сравнить все посадочные места. Не следует ориентироваться только на внешний диаметр квадроцикла, мощность двигателя или похожую форму обода: у разных версий ATV соединение с осью может отличаться. Если старый диск деформирован, измерения лучше выполнять по неповрежденным участкам, а ключевые размеры дополнительно сверить с техническими данными техники.

Установка и первичная проверка

Перед монтажом очистите ось и шпоночный паз от загрязнений, осмотрите шпонку и детали фиксации. Поврежденная шпонка, замятый паз или выраженная выработка посадки требуют устранения до сборки: новый диск не исправит люфт, возникший в сопряженных деталях. Покрышку устанавливают подходящим шиномонтажным инструментом, не повреждая закраины обода и отверстие вентиля. Направление шины, если оно задано производителем, должно соответствовать движению квадроцикла.

После сборки проверьте свободное вращение заднего колеса, отсутствие бокового и радиального биения, надежность осевой фиксации и зазоры до расположенных рядом деталей. Затем следует проконтролировать посадку бортов покрышки по всей окружности и отсутствие утечки воздуха через вентиль и зоны прилегания шины. После короткой пробной поездки крепление и положение колеса проверяют повторно. Такой порядок помогает отличить ошибку подбора от неисправности оси, шпонки, покрышки или других деталей задней части квадроцикла.

Диск JPX подходит для ремонта ATV, у которого штатное заднее колесо использует обод 6″ и центральное шпоночное соединение соответствующей геометрии. Покупка по одному обозначению «ATV 6″» недостаточна: окончательное решение принимают после сравнения всех посадочных размеров, профиля обода и положения колеса на оси.
