Амортизатор задний стандартный для ATV Stels, черный, FLD

Задний амортизатор для ATV Stels

Стандартный амортизатор FLD предназначен для ремонта задней подвески квадроцикла ATV Stels. Он гасит удары и колебания, возникающие при проезде неровностей, уменьшает раскачивание техники и помогает колесу сохранять контакт с покрытием. Исправная деталь делает работу подвески спокойнее и поддерживает более предсказуемое поведение квадроцикла на разбитой грунтовой дороге, при изменении скорости и переносе нагрузки.

Конструкция и назначение

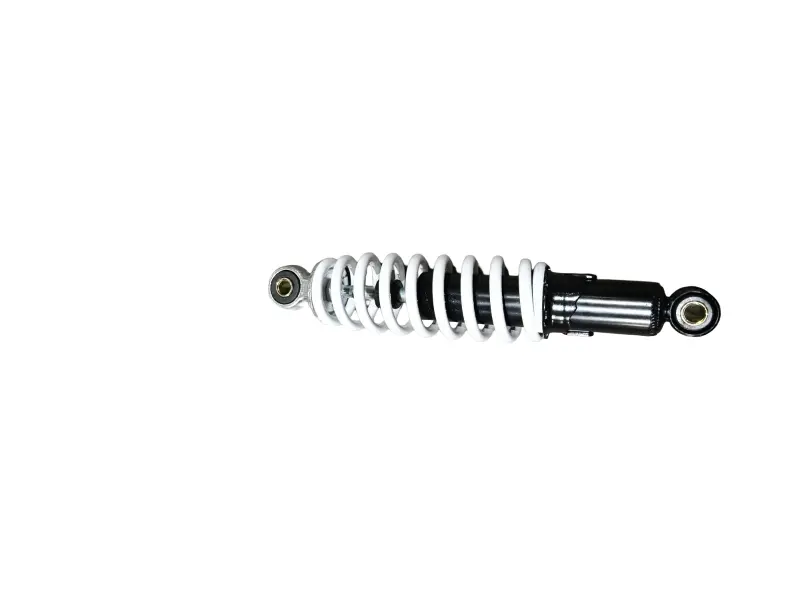

Амортизатор выполнен в сборе с наружной винтовой пружиной. Конструкция имеет черный корпус, белую пружину и две концевые проушины со втулками. Через проушины деталь соединяется с предусмотренными точками задней подвески. Пружина воспринимает нагрузку при сжатии, а амортизатор сдерживает последующие колебания, чтобы подвеска не продолжала бесконтрольно раскачиваться после каждой неровности.

Замена может потребоваться при чрезмерной раскачке задней части квадроцикла, пробоях подвески, стуке, люфте в креплениях или ухудшении контроля колеса на неровном покрытии. Поводом для диагностики также служат деформация корпуса или пружины, повреждение проушин и втулок, перекос детали и следы подтекания. Перед покупкой следует проверить весь участок подвески: похожие симптомы способны возникать из-за ослабленных болтов, изношенных втулок либо поврежденных посадочных мест.

Что учитывать при подборе

Обозначение Stels определяет заявленное семейство техники, однако точная модель и год выпуска в характеристиках товара не указаны. У квадроциклов разных серий геометрия подвески может различаться, поэтому совместимость необходимо устанавливать по штатной детали. Сравните общую длину амортизаторов в одинаковом положении, расстояние между центрами крепежных отверстий, ширину проушин, наружный и внутренний диаметры втулок, габариты пружины и корпуса.

Дополнительно проверьте направление установки, положение проушин и запас свободного пространства во всем диапазоне хода подвески. Корпус и пружина не должны соприкасаться с рамой, рычагами, приводом или другими частями квадроцикла. Цвет и внешнее сходство помогают отличить исполнение, но не заменяют проверку посадочных размеров. Обозначение «стандартный» также не является подтверждением пригодности для любой модели ATV Stels.

• Тип детали: амортизатор в сборе с наружной винтовой пружиной.
• Место установки: задняя подвеска квадроцикла.
• Заявленная техника: ATV Stels без уточнения модели и года.
• Крепление: проушины со втулками на обоих концах.
• Цветовое исполнение: черный корпус и белая пружина.
• Основная функция: гашение ударов и колебаний задней подвески.

Установка и контроль после замены

Монтаж выполняют на устойчиво зафиксированном квадроцикле с разгруженной задней подвеской. До сборки очищают и осматривают посадочные места, болты, проушины и втулки. Крепеж с поврежденной резьбой, выраженной выработкой или деформацией требует отдельного обслуживания. Амортизатор устанавливают без перекоса в том же направлении, которое предусмотрено конструкцией конкретной модели.

Болты затягивают с усилием, указанным в руководстве по обслуживанию квадроцикла. После сборки подвеску несколько раз плавно сжимают, проверяя свободный ход, отсутствие заеданий, контакта с соседними деталями и постороннего шума. Затем контролируют надежность креплений и выполняют осторожную проверку на небольшой скорости. Основой правильного выбора остается точное совпадение геометрии, втулок и схемы крепления со снятым задним амортизатором.
