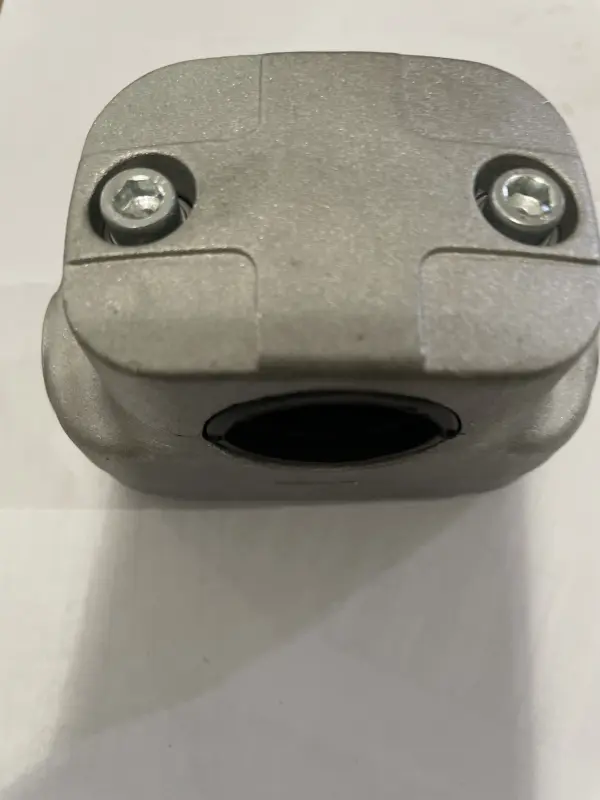

Крепление руля мотокосы на штангу Ø26 мм с резиновой вставкой, mod.A

Крепление руля мотокосы на штангу Ø26 мм с резиновой вставкой

Крепление предназначено для фиксации руля с управляющими рукоятками на трубчатой штанге мотокосы диаметром 26 мм. Оно соединяет рукоятки со штангой, удерживает выбранное положение руля и помогает сохранить удобную посадку оператора во время кошения. Деталь подходит для ремонта крепежного соединения, если штатный корпус поврежден, деформирован, перестал надежно зажимать руль или допускает заметный люфт.

Конструкция и назначение

Корпус имеет разъемную зажимную конструкцию и стягивается двумя винтами. Такое исполнение позволяет установить крепление на штангу и зафиксировать соединение без изменения самой трубы. В посадочном отверстии предусмотрена резиновая вставка: она располагается между корпусом крепления и штангой, обеспечивает промежуточный контактный слой и смягчает передачу колебаний на рукоятки. Для нормальной посадки вставка должна лежать ровно, без складок, разрывов и смещения относительно отверстия.

Крепление удерживает руль в заданном положении относительно продольной оси мотокосы. Исправное соединение не должно самопроизвольно поворачиваться на трубе, расходиться по линии стыка или создавать качание рукояток. При этом качество фиксации зависит не только от затяжки винтов, но и от соответствия диаметра штанги, формы посадочных поверхностей и конфигурации присоединяемого руля.

Что проверить перед выбором

Основной подтвержденный размер этой версии — диаметр штанги 26 мм. Обозначение mod.A указывает на конкретное конструктивное исполнение, поэтому совпадения одного диаметра недостаточно для безошибочного подбора. Перед заказом сравните новое крепление со снятой деталью и местом установки.

• Диаметр трубы: посадочное место рассчитано на штангу Ø26 мм; измерять следует наружный диаметр трубы в зоне крепления.
• Форма корпуса: сопоставьте контуры верхней и нижней частей, расположение разъема и ориентацию отверстия под штангу.
• Соединение с рулем: проверьте профиль посадочного места, направление установки рукояток и взаимное положение сопрягаемых деталей.
• Крепежная схема: сравните количество, расположение и расстояние между стяжными винтами, а также конструкцию ответных отверстий.
• Габариты: убедитесь, что корпус не будет мешать тросу управления, проводам, ременному подвесу и другим деталям, расположенным рядом на штанге.
• Резиновая вставка: сравните ее форму и посадку с прежней деталью, поскольку она участвует в правильном обжатии трубы.

Установка и регулировка

Перед монтажом очистите участок штанги и сопрягаемые поверхности руля от загрязнений. Разместите резиновую вставку в посадочном отверстии, установите части корпуса без перекоса и предварительно наживите оба винта. До окончательной затяжки выставьте руль по высоте и углу так, чтобы рукоятки было удобно удерживать, а элементы управления не упирались в корпус крепления.

Винты затягивают постепенно и поочередно, сохраняя равномерное сближение частей корпуса. Перетягивание недопустимо: чрезмерное усилие может деформировать вставку, корпус или трубу. После сборки проверьте отсутствие продольного и поворотного люфта, свободное положение троса и проводов, а также полный ход органов управления. Первую повторную проверку затяжки целесообразно выполнить после непродолжительной работы, когда детали окончательно займут посадочное положение.

Когда требуется замена

Основаниями для замены служат трещины, деформация корпуса, повреждение резиновой вставки, сорванные резьбовые участки, перекос половин или невозможность устранить люфт корректной затяжкой. Эксплуатация с подвижным рулем ухудшает контроль над мотокосой и увеличивает нагрузку на соседние крепления. Если штанга или детали руля также имеют деформацию и выработку, их состояние следует оценить отдельно: новое крепление не компенсирует поврежденную посадочную поверхность.

Версия Ø26 мм с резиновой вставкой и двумя стяжными винтами подходит для восстановления штатной фиксации руля при полном совпадении конструкции. Точная проверка диаметра трубы, формы посадки и крепежной схемы поможет установить деталь без переделок и надежно выставить рукоятки под рабочее положение.
