Крепление руля мотокосы Ø26 Z4004 mod.A

Крепление руля мотокосы Z4004 для штанги Ø26 мм

Крепление служит для установки руля с управляющими рукоятками на штангу мотокосы диаметром 26 мм. Оно соединяет штангу и трубки руля в одной точке, помогает выставить рукоятки в удобном положении и удерживает их после затяжки. Деталь подходит для ремонта техники с креплением типа Z4004 в исполнении mod.A, когда штатный зажим поврежден, деформирован либо перестал надежно фиксировать руль.

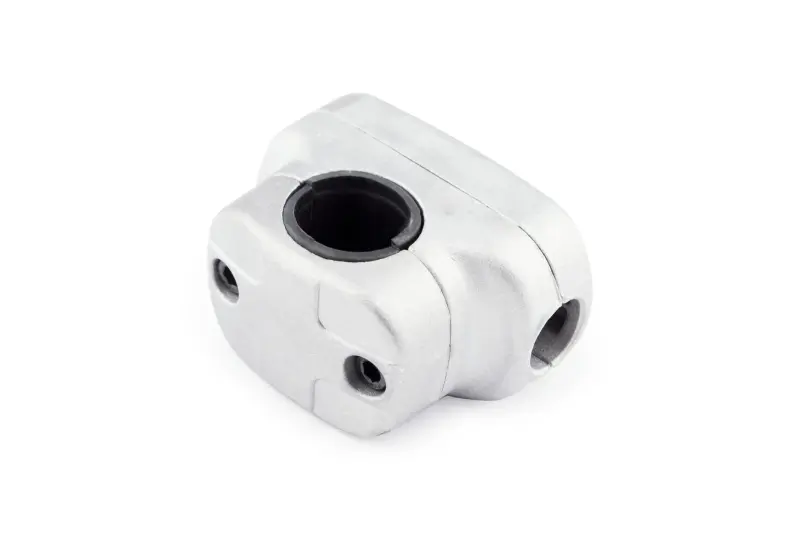

Корпус имеет разъемную зажимную конструкцию: центральное посадочное отверстие охватывает штангу, а боковые посадочные места предназначены для трубок руля. В центральной части установлена отдельная черная вставка. Винтовая стяжка соединяет части корпуса и прижимает крепление к установленным трубкам. Такая компоновка позволяет собрать соединение без изменения самой штанги, однако все сопрягаемые размеры и форма посадочных мест должны соответствовать старой детали.

Что проверить перед выбором

• Диаметр штанги: крепление рассчитано на наружный диаметр 26 мм. Измерять следует именно трубу в месте установки зажима, а не приводной вал внутри нее.
• Тип конструкции: обозначение Z4004 и исполнение mod.A необходимо сопоставить с формой снятого крепления. Один диаметр штанги не подтверждает совпадение всех посадочных мест.
• Трубки руля: сравните их наружный диаметр, расположение и направление входа в боковые отверстия. Трубки должны входить без растачивания корпуса и без принудительной деформации.
• Габариты старой детали: сопоставьте ширину корпуса, расстояние между посадочными зонами, положение стяжных отверстий и форму внутренней вставки.
• Состояние сопрягаемых деталей: перед сборкой убедитесь, что штанга и трубки руля не смяты, не растрескались и не имеют выраженных задиров в зоне зажима.

Когда крепление требует замены

Основанием для ремонта становится люфт руля относительно штанги, самопроизвольное изменение положения рукояток, трещина корпуса, деформация посадочного отверстия или повреждение резьбовых зон. Продолжать затяжку поврежденного зажима не следует: чрезмерное усилие не восстанавливает его геометрию и может деформировать трубки. Новую деталь подбирают по диаметру штанги, конфигурации корпуса и размерам мест под руль.

Установка и регулировка

Перед монтажом очистите участки штанги и руля, которые входят в крепление. Разместите корпус на штанге Ø26 мм, заведите трубки руля в боковые посадочные места и предварительно соедините стяжные части без полной затяжки. Затем выставьте одинаковое положение рукояток, проверьте свободный ход органов управления и убедитесь, что тросы и проводка не натянуты и не пережаты.

Крепеж затягивают постепенно и равномерно, сохраняя правильное положение частей корпуса. Не используйте зазор между половинами как единственный признак достаточной затяжки: итог проверяют по отсутствию проворачивания и смещения руля при умеренном ручном усилии. После сборки рукоятки должны сохранять выбранное положение, а корпус — сидеть на штанге без перекоса.

Перед запуском мотокосы повторно проверьте фиксацию руля и удобство хвата. После первых минут работы остановите двигатель и проконтролируйте соединение еще раз. Если крепление смещается, сначала исключите несовпадение диаметра, неправильную установку вставки, деформацию трубок или повреждение крепежных зон, а не компенсируйте проблему чрезмерной затяжкой.
