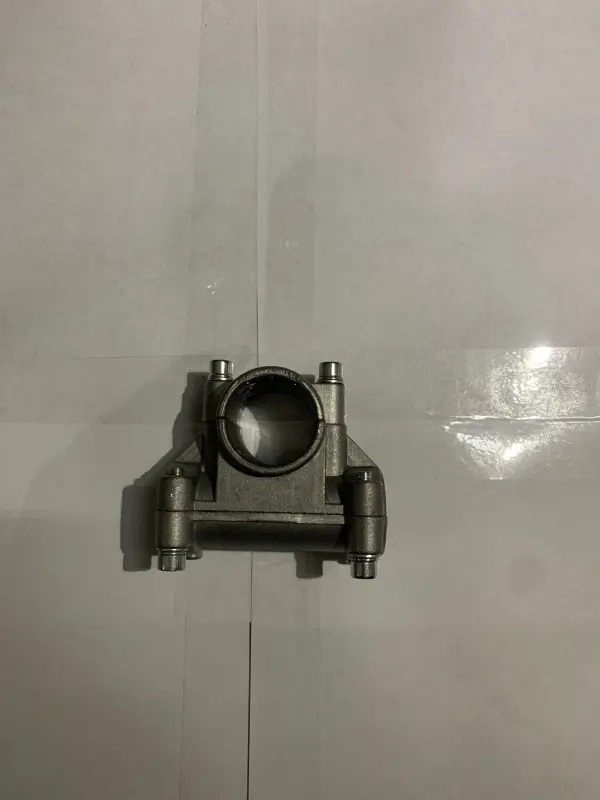

Крепление руля мотокосы Ø26 Z4003, mod.A

Крепление руля мотокосы Ø26 Z4003, mod.A

Крепление предназначено для фиксации руля с управляющими рукоятками на штанге мотокосы наружным диаметром 26 мм. Деталь соединяет эти части в одной точке, удерживает выбранное положение руля и не дает ему свободно смещаться относительно штанги. Исполнение Z4003, mod.A подходит для ремонта крепежного узла, в котором требуется такая же посадочная геометрия и схема стяжки.

Конструкция включает круглое посадочное место под штангу, отдельную зону крепления руля и несколько болтовых соединений. При затягивании части корпуса стягиваются вокруг установленных труб. Такое устройство позволяет зафиксировать руль в положении, удобном для управления мотокосой, а при обслуживании — ослабить соединения, скорректировать угол и снова закрепить детали. Равномерная затяжка особенно важна: она помогает избежать перекоса корпуса и неравномерного прижима.

Что проверить при подборе

• Диаметр штанги. Посадочное место рассчитано на трубу Ø26 мм. Измерять необходимо наружный диаметр непосредственно там, где устанавливается крепление.
• Исполнение детали. Обозначения Z4003 и mod.A должны соответствовать требуемому варианту. Один только диаметр штанги не подтверждает совпадение всей конструкции.
• Форма старого крепления. Сравните расположение круглого зажима, зону фиксации руля, общую конфигурацию корпуса и положение крепежных соединений.
• Посадку труб руля. Их расположение и способ зажима должны совпадать с устройством снимаемой детали, чтобы руль устанавливался без перекоса.
• Свободное пространство. После сборки крепление не должно мешать соседним деталям, оболочкам тросов и проводам органов управления, если они проходят рядом.

Когда требуется замена

Крепление стоит заменить, если руль начинает проворачиваться или менять положение после нормальной затяжки, корпус деформирован, посадочные поверхности повреждены либо резьбовые соединения больше не обеспечивают надежный прижим. Продолжительная работа с люфтом затрудняет точное управление мотокосой и создает лишнее перемещение деталей в месте соединения. Перед заменой следует также проверить состояние самой штанги и труб руля: сильные вмятины, износ или нарушение их формы могут помешать правильной посадке нового крепления.

Установка и регулировка

Перед монтажом посадочный участок очищают от загрязнений и остатков старого покрытия, которые могут создавать перекос. Крепление располагают на штанге, устанавливают руль и предварительно наживляют все болтовые соединения. Пока они не затянуты окончательно, положение руля регулируют под удобный хват и нормальный доступ к органам управления. Затем болты подтягивают постепенно, чередуя стороны, чтобы части корпуса сходились равномерно.

Не следует компенсировать несовпадение диаметра или формы чрезмерным усилием на крепеже. Если между деталями остается выраженный зазор, корпус садится под углом или трубы невозможно удержать без перетяжки, необходимо повторно проверить размеры и вариант конструкции. После сборки руль должен сохранять заданное положение при обычном усилии руками, а крепление — сидеть на штанге без качания и перекоса.

Эта модификация предназначена именно для штанги Ø26 мм и идентифицируется как Z4003, mod.A. Для точного выбора сопоставьте размер, форму обеих посадочных зон и расположение крепежа со снятой деталью. Такой подход надежнее подбора только по общему названию мотокосы и помогает сразу получить подходящую конфигурацию для восстановления фиксации руля.
