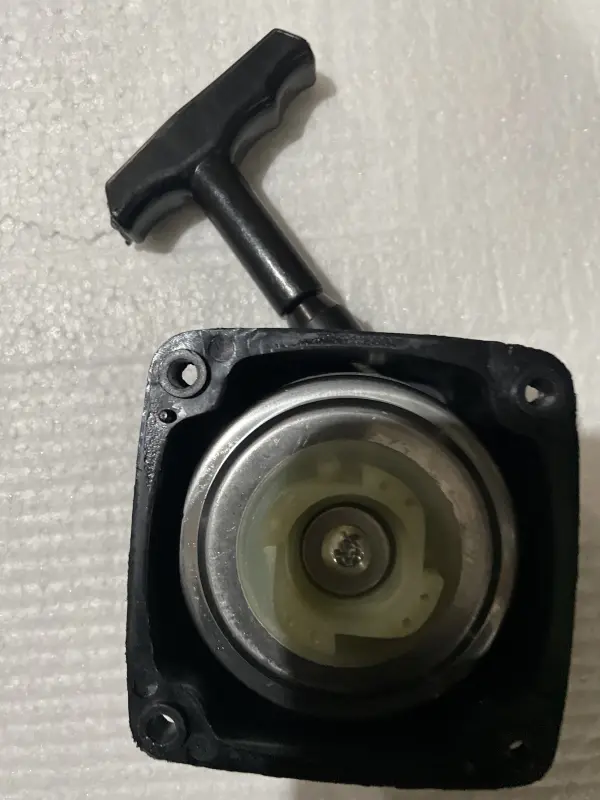

Ручной стартер мотокосы в сборе, легкий пуск, 4 зацепа, с трещоткой (mod. A)

Ручной стартер мотокосы с легким пуском и трещоткой

Стартер предназначен для ручного запуска двигателя мотокосы: вытягивание шнура приводит во вращение барабан, а механизм с четырьмя зацепами передает усилие на ответную часть пусковой системы. После отпускания рукоятки возвратная пружина сматывает шнур обратно. Исполнение с легким пуском рассчитано на более контролируемое вытягивание рукоятки, а трещотка обеспечивает работу механизма зацепления во время запуска.

Деталь предлагается в сборе и относится к варианту mod. A. Такая конфигурация подходит для ремонта, когда поврежден не только шнур, но и корпус, барабан, возвратная пружина, зацепы либо другие части установленного стартера. Замена собранной детали позволяет не подбирать внутренние компоненты по отдельности, однако перед покупкой необходимо проверить полное конструктивное соответствие старому стартеру.

Конструкция и назначение

Стартер имеет корпус с четырьмя крепежными отверстиями, Т-образную рукоятку, вытяжной шнур, внутренний барабан, возвратный механизм и узел сцепления с четырьмя зацепами. Во время запуска рукоятку вытягивают наружу, шнур раскручивает барабан, а зацепы кратковременно соединяют стартер с ответным механизмом двигателя. Когда рукоятку отпускают, шнур возвращается внутрь корпуса и стартер подготавливается к следующему запуску.

Необходимость замены обычно возникает, если шнур не сматывается, вытягивается рывками, зацепление происходит неуверенно или рукоятка движется без передачи усилия. Причиной могут быть повреждение шкива, ослабление либо поломка возвратной пружины, износ зацепов или неисправность трещотки. Стартер в сборе удобен в ситуации, когда локальный ремонт нескольких деталей нецелесообразен либо старый корпус также имеет повреждения.

Что проверить при подборе

• Форму корпуса. Контур основания должен совпадать с посадочным местом на кожухе двигателя и не мешать соседним деталям мотокосы.
• Крепежные отверстия. Сравните их количество, взаимное расположение и расстояния между центрами со снятым стартером. Наличие четырех отверстий само по себе не подтверждает совместимость.
• Пусковое зацепление. У этой версии предусмотрены четыре зацепа и трещотка. Ответная часть двигателя должна подходить к ним по форме, диаметру и рабочей высоте.
• Ориентацию рукоятки и выхода шнура. После монтажа шнур должен вытягиваться в штатном направлении без трения о край кожуха или другие части инструмента.
• Тип исполнения. Обозначения «легкий пуск» и mod. A следует учитывать вместе с общей геометрией детали: внешне близкие стартеры могут отличаться внутренним механизмом и посадочными параметрами.

Установка и проверка

До монтажа положите новый и снятый стартер рядом. Сопоставьте габариты корпуса, расположение всех креплений, сторону выхода шнура, количество зацепов, форму центральной части и положение трещотки. Если хотя бы один из этих признаков различается, устанавливать деталь без дополнительной проверки не следует.

Корпус устанавливают на штатное место без перекоса и закрепляют через предусмотренные отверстия. До запуска двигателя полезно несколько раз плавно вытянуть рукоятку на небольшую длину: ход должен быть свободным, зацепление — отчетливым, а шнур — полностью возвращаться внутрь. Не следует отпускать вытянутую рукоятку так, чтобы она ударяла по корпусу, или постоянно вытягивать шнур до крайнего положения. Правильный подбор и аккуратное обращение помогают сохранить барабан, возвратную пружину и пусковой шнур.

Этот вариант предназначен для мотокос, в которых используется ручной стартер с легким пуском, четырьмя зацепами и трещоткой соответствующей геометрии. Название модели двигателя без сравнения посадочных параметров недостаточно: окончательный выбор делают по старой детали и ответному механизму мотокосы.
