Коленвал с шатуном для бензопилы Partner P350 KZ-3

Коленвал с шатуном для бензопилы Partner P350 KZ-3

Коленвал предназначен для ремонта двигателя бензопилы Partner P350. Деталь принимает усилие от поршня через шатун, преобразует возвратно-поступательное движение во вращение и передает крутящий момент на механизмы пилы. От состояния коленвала зависят ровность вращения, стабильность работы двигателя и правильное положение связанных с ним деталей.

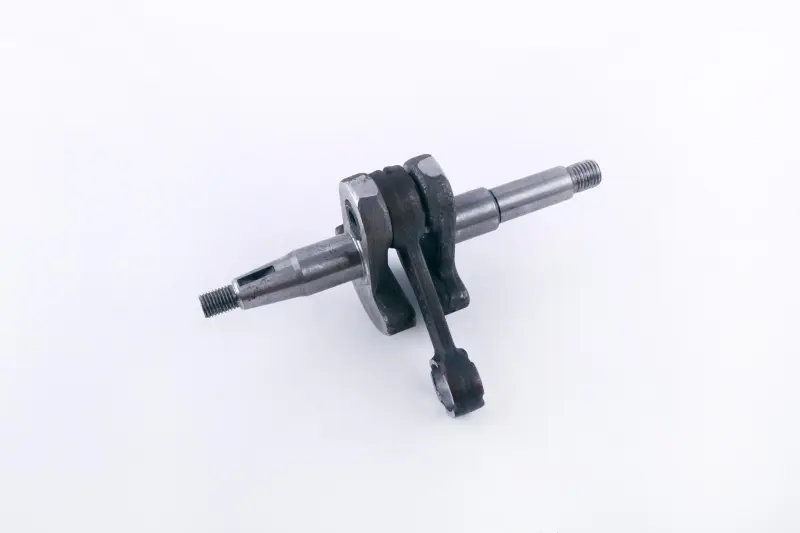

Конструкция объединяет вал, две щеки и шатун. По обеим сторонам расположены посадочные участки для сопряжения с деталями двигателя, а на концах предусмотрена резьба для фиксации устанавливаемых компонентов. Такая конфигурация требует точного совпадения не только по названию бензопилы, но и по геометрии всех присоединительных зон. Обозначение KZ-3 относится к конкретному исполнению предлагаемой детали, поэтому перед заказом необходимо исключить смешение с внешне похожими коленвалами других версий Partner.

Что проверить при подборе

• Модель бензопилы. Эта позиция заявлена для Partner P350. Обозначения P350S, 350 Chrome и 351 относятся к отдельным исполнениям, поэтому их нельзя автоматически считать взаимозаменяемыми с P350.
• Общую форму. Сопоставьте расположение щек, длину обеих сторон вала и положение шатуна со снятой деталью.
• Посадочные участки. Должны совпасть диаметры и длина шеек под подшипники, уплотнения и сопрягаемые детали.
• Концы вала. Проверьте длину, форму переходов, резьбу с каждой стороны, а также наличие и положение паза под фиксирующую деталь.
• Шатунную часть. Сравните длину шатуна, форму его нижней головки и параметры соединения с поршнем.

Подбор только по слову Partner или числу 350 недостаточен: у бензопил одной марки встречаются разные поколения и варианты двигателя. Надежнее демонтировать старый коленвал и провести прямое сопоставление. Если разборка еще не выполнена, ориентируйтесь на полное обозначение модели и исполнение двигателя, а не на длину шины, внешний вид корпуса или мощность пилы.

Когда требуется замена

Коленвал проверяют при заметной радиальной или осевой выработке, люфте шатуна, повреждении резьбы, посадочных шеек либо паза, а также после заклинивания поршневой группы. Поводом для диагностики служат посторонний стук, сильная вибрация, неравномерное вращение и следы контакта вращающихся деталей с корпусом. Эти признаки могут возникать и из-за подшипников, уплотнений, поршня или цилиндра, поэтому решение о замене принимают после разборки и дефектовки двигателя.

Рекомендации по установке

Замена коленвала связана с разборкой двигателя и раскрытием картера. Перед сборкой очищают посадочные места и проверяют картер, подшипники, уплотнения, поршень, палец и крепежные участки. Детали с задиром, перегревом, коррозией или выраженным люфтом повторно не устанавливают. Подшипники монтируют без ударов по шатуну и щекам, а усилие прикладывают через подходящую оправку к нужному кольцу подшипника. Перекос при запрессовке способен повредить посадку и нарушить свободное вращение.

После сборки вал должен проворачиваться плавно, без заеданий и контакта щек с картером. Затем контролируют положение уплотнений, затяжку резьбовых соединений и перемещение поршня по всему ходу. Работу стоит поручить мастеру, если нет инструмента для разборки картера, монтажа подшипников и проверки биения. Точное сопоставление старой детали с коленвалом Partner P350 KZ-3 помогает избежать повторной разборки и получить корректную посадку компонентов двигателя.
