Коленвал бензопилы Partner P340, P360 KZ-3

Коленвал для бензопил Partner P340 и P360 KZ-3

Коленвал предназначен для ремонта двигателя бензопил Partner P340 и P360. Деталь принимает усилие от поршня через шатун, преобразует возвратно-поступательное движение во вращение и передает крутящий момент дальше на привод пилы. От ее состояния зависят равномерность вращения, согласованная работа кривошипного механизма и отсутствие лишних ударных нагрузок внутри двигателя.

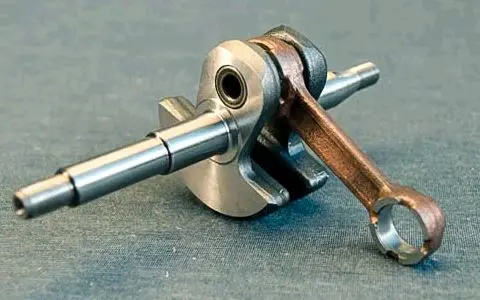

Конструкция включает коленчатый вал и установленный шатун. На концах вала расположены ступенчатые посадочные участки для сопряженных деталей двигателя, а нижняя головка шатуна соединена с кривошипом. Такое исполнение позволяет заменить основную деталь кривошипно-шатунного механизма при ремонте, если дальнейшая эксплуатация прежнего коленвала невозможна из-за износа, деформации или повреждения посадочных поверхностей.

Когда требуется замена

Коленвал необходимо проверить при появлении выраженной вибрации, металлического стука, ощутимого люфта шатуна, повреждений посадочных участков или заметного биения вала. Подобные признаки могут сопровождать неисправности подшипников, поршневой группы и других компонентов двигателя, поэтому перед заказом проводят разборку и дефектовку. Замену выполняют после подтверждения того, что причина неполадки связана с коленвалом или его шатунным соединением.

Продолжать работу с поврежденной деталью нецелесообразно: перекос, люфт или биение увеличивают нагрузку на сопряженные компоненты и мешают двигателю работать ровно. При ремонте проверяют не только сам вал, но и посадочные места в картере, состояние подшипников, сальников, поршня и цилиндра. Такой осмотр помогает определить полный перечень необходимых деталей до начала сборки.

Что проверить при подборе

• Модель бензопилы: изделие заявлено для Partner P340 и P360; обозначение модели следует сверить с обслуживаемой пилой.
• Исполнение прежнего коленвала: сравните общую конфигурацию вала и шатуна, расположение ступеней, форму концов и посадочных участков.
• Сопряженные компоненты: убедитесь, что геометрия посадок соответствует подшипникам, уплотнениям и другим деталям конкретного двигателя.
• Обозначение KZ-3: учитывайте его вместе с моделью техники и конструкцией снятой детали, не полагаясь только на внешнее сходство.

Модели одной линейки могут иметь разные исполнения деталей в зависимости от версии и года выпуска. Если на бензопиле указано расширенное обозначение модели, его также нужно учитывать. Наиболее надежный способ подбора — одновременно сопоставить модель пилы, конструкцию демонтированного коленвала и посадки под сопряженные компоненты.

Рекомендации по установке

Замена коленвала требует разборки силовой части бензопилы и аккуратной установки детали в картер. Перед монтажом посадочные места очищают, а снятые компоненты осматривают на износ и повреждения. Подшипники и уплотнения должны устанавливаться на предназначенные для них участки без перекоса и повреждения поверхностей. Для запрессовки и сборки применяют подходящий инструмент, не передавая ударную нагрузку через шатун и не деформируя концы вала.

После сборки вал должен вращаться свободно, без заеданий и ощутимого биения. Дополнительно проверяют положение шатуна, герметичность картера и правильность установки остальных деталей двигателя. Если нет опыта ремонта двухтактных бензопил, установку стоит поручить профильному мастеру: точность сборки кривошипного механизма непосредственно влияет на запуск, устойчивость работы и ресурс восстановленного двигателя.

Коленвал KZ-3 подходит для восстановления Partner P340 или P360 при подтвержденном износе штатной детали. До покупки сопоставьте модель бензопилы и геометрию демонтированного механизма: одинаковое назначение запчастей не означает одинаковые посадочные параметры у всех версий техники.
