Патрубок карбюратора Goodluck GL 4500/5200 резиновый KZ-4

Патрубок карбюратора Goodluck GL 4500/5200 KZ-4

Резиновый впускной патрубок предназначен для ремонта бензопил Goodluck GL 4500 и GL 5200. Деталь устанавливается между карбюратором и цилиндром, направляет подготовленную карбюратором топливовоздушную смесь к впускному каналу двигателя и одновременно уплотняет место соединения. Исправное состояние этого участка необходимо для нормального запуска, устойчивого холостого хода и предсказуемой реакции мотора на нажатие курка газа.

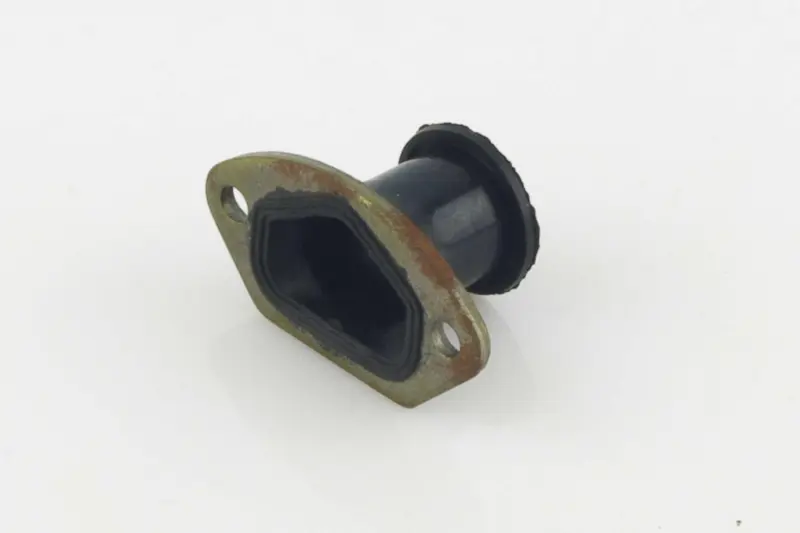

Модель KZ-4 выполнена в виде формованного резинового канала с крепежным фланцем. Во фланце предусмотрены два отверстия под крепеж, а профиль входного окна соответствует посадочной части узла. Такая конструкция позволяет закрепить патрубок в штатном положении и плотно состыковать его с сопрягаемыми деталями. Патрубок относится именно к впуску бензопилы: это не топливный шланг и не самостоятельный карбюратор.

Когда патрубок требует замены

Резиновая часть со временем может пересыхать, терять эластичность, деформироваться или покрываться трещинами. Нарушение посадки также возникает при повреждении кромок, ослаблении крепления либо неправильной сборке после обслуживания карбюратора. Через негерметичный участок во впуск попадает воздух, который не учитывается карбюратором при приготовлении смеси. В результате смесь обедняется, а работа двигателя становится нестабильной.

На возможную разгерметизацию указывают затрудненный запуск, повышенные или плавающие обороты холостого хода, самопроизвольный набор оборотов, ухудшение реакции на регулировку карбюратора и неустойчивая работа под нагрузкой. Эти признаки встречаются и при других неисправностях, поэтому перед ремонтом проверяют весь впуск, прокладки, крепления, топливные шланги и состояние карбюратора. Если на старом патрубке обнаружены трещины, разрыв, затвердевшие участки или неплотная посадка, деталь заменяют до настройки карбюратора.

Что проверить при подборе

• Модель бензопилы: патрубок заявлен для Goodluck GL 4500 и GL 5200.
• Форма канала: контур и направление проходного окна должны совпадать со снятой деталью.
• Крепление: необходимо сопоставить расположение двух отверстий во фланце и расстояние между точками фиксации.
• Посадочные поверхности: проверяют форму края со стороны карбюратора, положение фланца и общую длину корпуса.
• Исполнение: обозначение KZ-4 и резиновая конструкция помогают отличить патрубок от жестких переходников и других деталей впуска.

Обозначения 4500 и 5200 используются для целого семейства бензопил, у которого возможны разные версии и годы выпуска. Поэтому одного совпадения цифр в названии техники недостаточно: надежнее снять старую деталь и сопоставить ее геометрию, контур окна, направление корпуса и крепежные точки. Такой способ особенно важен, если бензопила ранее ремонтировалась или на ней уже менялись карбюратор и детали впуска.

Установка и проверка после ремонта

Перед монтажом очищают сопрягаемые поверхности и осматривают находящиеся рядом прокладки и переходные детали. Новый патрубок устанавливают без перекоса, складок и защемления резиновой части. Фланец должен прилегать равномерно, а крепеж затягивают последовательно, не допуская смещения корпуса. Поврежденную прокладку или деформированную прижимную деталь нельзя оставлять в соединении, поскольку новый патрубок сам по себе не устранит утечку через соседний стык.

После сборки проверяют правильность подключения карбюратора, свободное перемещение его привода и отсутствие натяжения шлангов. Двигатель запускают и оценивают запуск, холостой ход и реакцию на газ. Регулировку карбюратора выполняют только после устранения подсоса воздуха и проверки герметичности впуска. Патрубок KZ-4 подходит для планового восстановления бензопилы Goodluck GL 4500/5200 и ремонта техники, у которой прежний коллектор растрескался, потерял форму либо перестал обеспечивать плотное соединение.
