Контроллер электровелонабора 48V 18A 500W E1911–1913 KL-2

Контроллер электровелонабора 48V 18A 500W E1911–1913 KL-2

Контроллер предназначен для управления электродвигателем велосипеда в составе электровелонабора E1911–1913. Версия KL-2 рассчитана на систему с номинальным напряжением 48 В, током до 18 А и двигателем мощностью до 500 Вт. Устройство связывает мотор с аккумулятором и органами управления, поэтому от правильного подбора контроллера зависит корректная реакция электропривода на команды велосипедиста.

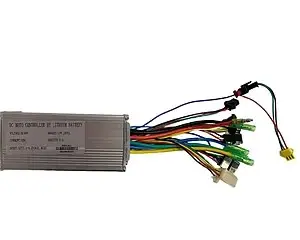

Модель выполнена в прямоугольном металлическом корпусе и оснащена выведенным кабельным жгутом с несколькими штекерными соединителями. Такое исполнение позволяет разместить электронную часть отдельно от подключаемых компонентов, а соединения выполнить через готовые разъёмы. Кабели различаются по цвету и назначению, однако при установке необходимо ориентироваться не только на расцветку проводов: одинаковые внешне штекеры в разных электровелонаборах могут иметь другую распиновку.

Назначение и параметры

• Рабочее напряжение: 48 В — аккумулятор и остальные компоненты электропривода должны соответствовать этому напряжению.
• Предельный ток: 18 А — параметр нужно сопоставить с характеристиками установленного мотора и аккумулятора.
• Мощность двигателя: до 500 Вт.
• Исполнение: E1911–1913 KL-2.
• Тип детали: контроллер для электровелосипеда с проводным жгутом и штекерными соединителями.

Как проверить совместимость

Для замены недостаточно совпадения одного параметра 48 В или мощности 500 Вт. Сравните со старым контроллером напряжение, допустимый ток, обозначение E1911–1913, версию KL-2, количество проводов, форму и число контактов каждого разъёма. Отдельно проверьте назначение соединений аккумулятора, двигателя и управляющих компонентов. Важны также расположение кабельных выводов, длина жгута, размеры корпуса и возможность закрепить его в предусмотренном месте без натяжения проводов.

Если на велосипеде используются ручка газа, датчики тормозных ручек, дисплей, датчик педалирования или дополнительные режимы, их интерфейсы следует сопоставить с разъёмами заменяемого контроллера. Наличие похожего штекера само по себе не подтверждает одинаковую распиновку. Перед подключением полезно зафиксировать расположение старых соединений и сверять каждый провод отдельно, не объединяя разъёмы только по цвету.

Замена и установка

Контроллер заменяют при подтверждённой неисправности управления мотором, повреждении корпуса, кабелей или штекеров. Отсутствие запуска, рывки двигателя либо нестабильная реакция на органы управления могут быть связаны и с аккумулятором, мотором, датчиками или проводкой, поэтому перед покупкой стоит провести диагностику всей системы.

Монтаж выполняют при полностью отключённом аккумуляторе. Разъёмы соединяют без перекоса и чрезмерного усилия, предварительно проверив распиновку и полярность. Кабельный жгут укладывают так, чтобы он не попадал к вращающимся деталям, не перегибался возле выхода из корпуса и не натягивался при повороте руля. После подключения сначала проверяют работу привода без нагрузки, а затем контролируют реакцию мотора на доступные органы управления. Контроллер E1911–1913 KL-2 подходит для ремонта электровелонабора только при полном совпадении электрических параметров и конфигурации подключений.
