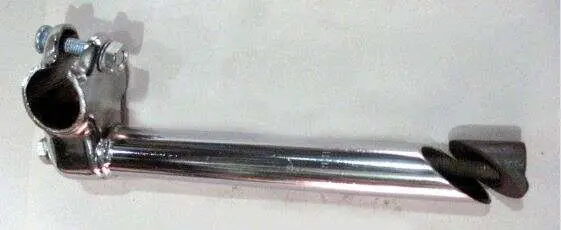

Вынос руля KL для резьбовой рулевой, 400×22 мм

Вынос руля KL 400×22 мм для резьбовой рулевой

Высокий вынос предназначен для велосипеда с резьбовой рулевой системой и соединяет руль со штоком вилки. Его нижняя часть диаметром 22 мм устанавливается внутрь штока, а верхний зажим удерживает центральную часть руля. Длина 400 мм позволяет расположить руль заметно выше, чем при использовании короткого выноса, поэтому деталь подходит для ремонта и настройки велосипеда с высокой, более прямой посадкой.

Назначение и конструкция

Вынос передает движение руля на вилку и одновременно определяет положение рук велосипедиста относительно рамы. Эта модель выполнена по классической штоковой схеме для резьбовой рулевой: трубчатая часть входит в шток вилки и фиксируется внутренним распорным механизмом. В верхней части расположен отдельный болтовой зажим для руля. Наружная поверхность имеет блестящее серебристое исполнение, подходящее к хромированным деталям городских и дорожных велосипедов.

Размер L 400 мм относится к длине выноса, а D 22 мм — к диаметру части, входящей в шток вилки. Сочетание значительной длины и штокового крепления дает запас для выбора высоты руля в пределах, разрешенных конструкцией велосипеда. Это полезно при восстановлении дорожного или городского велосипеда, замене погнутой детали либо подборе более высокой посадки без перехода на безрезьбовую систему.

Что проверить перед выбором

• Тип рулевой. Деталь рассчитана именно на резьбовую систему, в которой вынос вставляется внутрь штока вилки. Для наружного зажима безрезьбовой вилки она не предназначена.
• Посадочный диаметр. Внутренний диаметр штока должен соответствовать размеру 22 мм. Значения 22 и 22,2 мм нельзя автоматически считать одинаковыми: перед заказом лучше измерить старый вынос и отверстие штока точным инструментом.
• Диаметр руля. Размер верхнего зажима во входных данных не указан, поэтому центральную посадочную часть руля необходимо измерить отдельно и сопоставить с зажимом выноса.
• Необходимую высоту. Сравните длину 400 мм со старой деталью и определите, позволит ли выбранное положение сохранить удобный хват и достаточную длину тормозных тросов и проводки.
• Форму сопрягаемых деталей. Проверьте состояние штока вилки, центральной зоны руля, крепежа и распорного механизма. Трещины, заметная деформация и поврежденная резьба требуют устранения до сборки.

Установка и настройка

При монтаже штоковую часть вводят внутрь вилки на допустимую глубину, выравнивают вынос по направлению переднего колеса и затягивают распорный крепеж. Руль размещают по центру верхнего зажима, выбирают удобный наклон и равномерно фиксируют болтом. Глубину установки и усилие затяжки определяют по требованиям велосипеда и применяемого крепежа: чрезмерно высоко поднятый шток или перетянутый зажим могут повредить детали.

После сборки руль не должен проворачиваться отдельно от колеса, смещаться в зажиме или иметь люфт. Тормозные тросы и другая проводка должны проходить свободно при полном повороте руля в обе стороны. Перед поездкой также проверяют, что рычаги и органы управления сохранили удобное положение, а крепеж надежно удерживает установленную настройку. Если опыта обслуживания рулевой системы недостаточно, монтаж стоит поручить веломеханику.

Когда требуется замена

Новый вынос устанавливают вместо детали с трещинами, изгибом, поврежденным зажимом, неисправным распорным креплением или стойким люфтом, который не устраняется правильной регулировкой. Замена также уместна при восстановлении велосипеда, когда прежний вынос не соответствует диаметру штока либо не обеспечивает нужную высоту руля.

KL 400×22 мм — вариант для резьбовой рулевой конструкции, где необходим длинный вертикальный шток и классическое внутреннее крепление. Для точного подбора достаточно последовательно проверить тип рулевой, фактический посадочный диаметр, размер центральной части руля и требуемую высоту. Такой подход позволяет установить деталь без несовместимых переходников и сохранить предсказуемое управление велосипедом.
