Замок зажигания Xingtai 120/224 TD

Замок зажигания для Xingtai 120/224 TD

Ключевой замок предназначен для управления питанием электрооборудования и запуском двигателя трактора Xingtai. Он устанавливается на панели и передает команды в проводку при повороте ключа. Деталь подходит для ремонта техники, у которой ключ поворачивается с перебоями, панель включается нестабильно либо стартер не получает команду из-за изношенных или окисленных контактов замка.

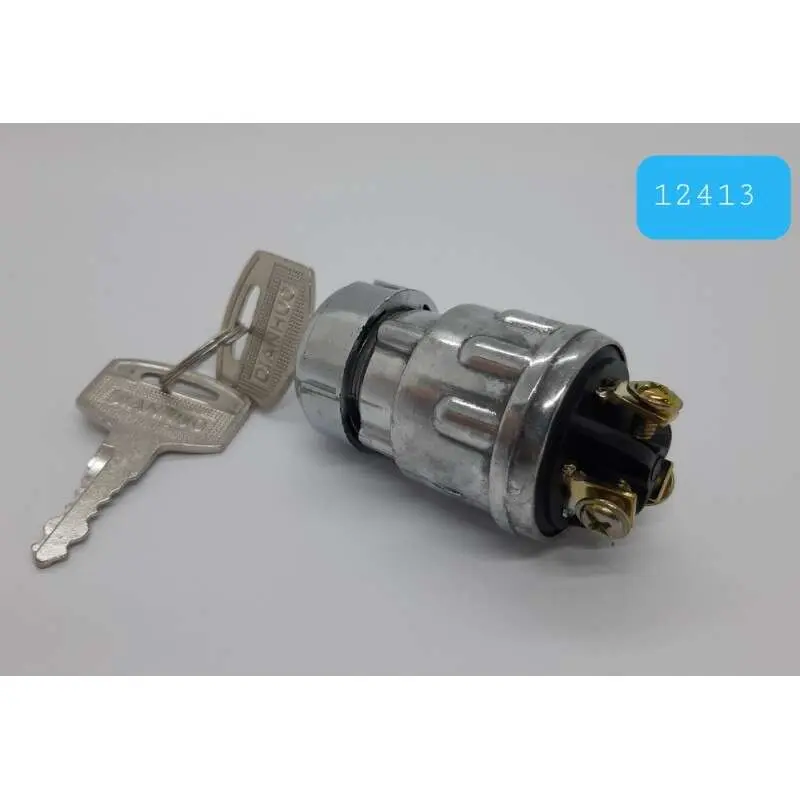

Конструкция включает цилиндрический металлический корпус, ключевой механизм и три винтовых контактных вывода на изолирующем основании. Винтовое подключение позволяет закрепить наконечники штатных проводов без отдельного разъема. Корпус фиксируется в посадочном отверстии панели прижимной гайкой. Такая компоновка важна при замене: новый замок должен соответствовать старому не только по назначению, но также по посадке, расположению выводов и схеме их подключения.

Назначение и причины замены

Исправный замок обеспечивает последовательное включение предусмотренных трактором режимов: отключенное состояние, подачу питания на приборы и команду запуска. Внутри корпуса контакты замыкаются в зависимости от положения ключа. При их износе, загрязнении или окислении возможны пропадание питания панели, необходимость несколько раз поворачивать ключ, нестабильное срабатывание стартера и нагрев ослабленных соединений. Трещины изоляционного основания, подвижные выводы или выраженный люфт ключевого механизма также указывают на необходимость проверки детали.

Перед покупкой следует учитывать, что обозначение Xingtai 120/224 описывает применяемость, но тракторы разных годов и исполнений могут отличаться проводкой или панелью. Надежнее всего сопоставить демонтированный замок с новой деталью по форме корпуса, диаметру и длине резьбовой посадочной части, способу фиксации, количеству контактов и их расположению. У представленного исполнения предусмотрены три винтовых вывода. Этот признак особенно важен: вариант с другим числом контактов нельзя подключать только по внешнему сходству.

Что проверить при подборе

• Посадочное место: корпус должен входить в отверстие панели, а резьбовой части должно хватать для надежной фиксации гайкой.
• Контактная группа: сравните три вывода, их расположение и назначение с демонтированной деталью и схемой конкретного трактора.
• Клеммы проводки: наконечники должны подходить под винтовое крепление и удерживаться без перекоса или ослабления.
• Положения ключа: проверьте соответствие режимов включения штатной логике питания и запуска машины.
• Свободное пространство: за панелью должно оставаться место для корпуса, клемм и проводов без натяжения.

Установка и подключение

До демонтажа старого замка трактор обесточивают, а положение каждого провода фиксируют отдельно. Ориентироваться только на цвет изоляции не следует: после предыдущего ремонта цвета и назначение проводов могут не совпадать с заводским исполнением. Подключение выполняют по схеме трактора и обозначениям контактной группы. Перестановка проводов способна привести к неправильной работе приборов или стартера.

Крепежную гайку затягивают так, чтобы корпус не проворачивался вместе с ключом, но без деформации панели и резьбы. Контактные наконечники очищают от окислов, поврежденные клеммы заменяют, а винты равномерно затягивают. Провода укладывают без натяжения и контакта с острыми кромками. После сборки последовательно проверяют отключенное положение, включение панели и кратковременную команду стартеру.

Замок Xingtai 120/224 TD рассчитан на восстановление штатного ключевого управления трактором без переделки принципа работы системы. Точная сверка посадки и трехконтактного подключения перед монтажом помогает избежать несовместимости и повторной разборки панели.
