Гидронавесной механизм DongFeng 244/240 TD

Гидронавесной механизм DongFeng 244/240 TD

Комплект предназначен для восстановления задней трехточечной навески минитракторов DongFeng 240 и DongFeng 244. Он соединяет трактор с навесным сельскохозяйственным оборудованием, передает подъемное усилие от гидравлического подъемника и позволяет выставить положение присоединенной машины относительно трактора. Механизм подходит для ремонта навески при износе, деформации, повреждении резьбовых регулировок или появлении чрезмерного люфта в соединениях.

Назначение и устройство

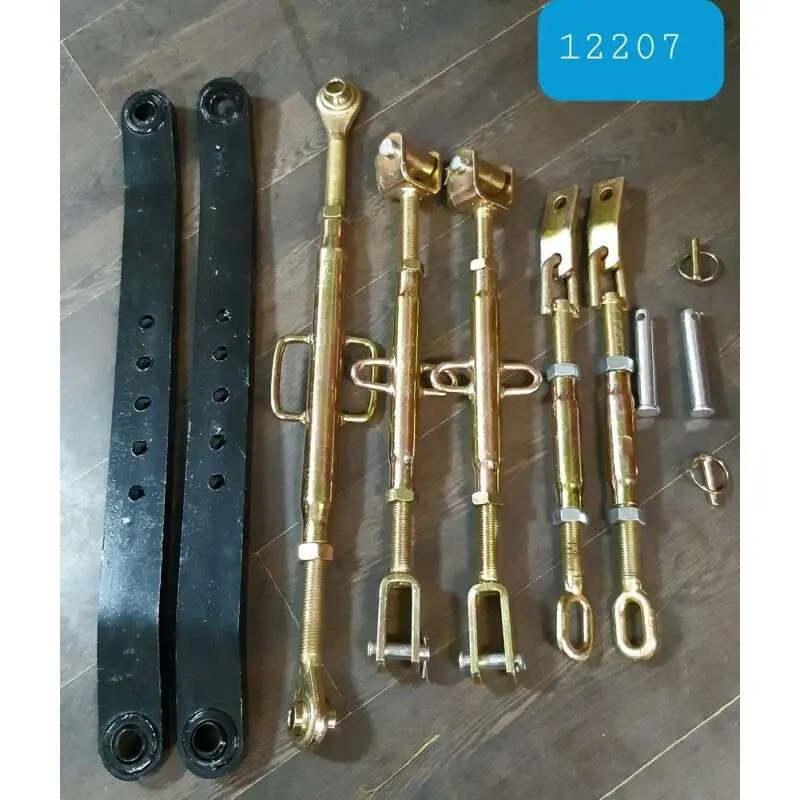

В конструкции используются две нижние продольные тяги, центральная верхняя тяга, парные регулируемые раскосы и боковые ограничительные тяги. Нижние тяги образуют две нижние точки присоединения оборудования, а центральная тяга формирует верхнюю точку. Такая схема соответствует трехточечному способу навешивания: орудие удерживается относительно трактора в продольном и поперечном направлениях и перемещается вместе с подъемными рычагами.

Резьбовые участки тяг служат для регулировки положения навесного оборудования. Изменением длины центральной тяги корректируют продольный наклон присоединенной машины. Регулируемые раскосы помогают выставить ее поперечное положение, а боковые тяги ограничивают нежелательное смещение навески в стороны. Настройка особенно важна для оборудования, положение которого влияет на равномерность обработки и устойчивость движения.

Что проверить при подборе

Механизм рассчитан на тракторы DongFeng моделей 240 и 244, однако перед установкой необходимо учитывать исполнение конкретной машины. У тракторов разных годов выпуска и модификаций могут отличаться отдельные точки крепления и ранее установленные детали. Сопоставьте новый комплект со снятой навеской по общей геометрии, расположению шарнирных соединений, форме проушин и вилок, длине регулируемых участков и способу фиксации пальцев.

• Модель трактора: DongFeng 240 или DongFeng 244.
• Тип системы: задняя трехточечная навеска, работающая совместно с гидравлическим подъемником трактора.
• Точки сравнения: посадочные отверстия нижних тяг, шарниры центральной тяги, вилочные соединения раскосов и крепления боковых ограничителей.
• Регулировка: проверьте доступный диапазон резьбовых участков и возможность выставить исходную длину каждой тяги по демонтированному механизму.
• Крепеж: пальцы и фиксирующие детали должны соответствовать отверстиям на тракторе и присоединяемом оборудовании без перекоса и чрезмерного зазора.

Установка и первоначальная настройка

Монтаж выполняют на устойчиво установленном тракторе без нагрузки на навеску. Сначала закрепляют нижние тяги и проверяют их свободное перемещение, затем устанавливают подъемные раскосы, боковые ограничители и центральную тягу. Пальцы фиксируют предусмотренными стопорными деталями. Резьбовые соединения следует оставить в положении, позволяющем выполнять последующую регулировку без выхода резьбы за допустимую зону зацепления.

После сборки навеску несколько раз поднимают и опускают без присоединенного орудия. Тяги не должны задевать корпус трактора, колеса и соседние детали во всем диапазоне движения. Затем подключают оборудование, выравнивают его поперек направления движения раскосами, задают продольный наклон центральной тягой и регулируют боковое перемещение ограничителями. Окончательные настройки выполняют с учетом типа и требований конкретного орудия.

Когда требуется замена

Основанием для проверки механизма служат увеличенный боковой люфт, невозможность удержать выбранную регулировку, деформированные тяги, поврежденная резьба, разбитые отверстия или затрудненное движение шарниров. Эксплуатация навески с такими дефектами нарушает положение оборудования и дополнительно нагружает пальцы, кронштейны и точки крепления. Замена комплекта позволяет вернуть правильную геометрию трехточечной системы и снова выполнять настройку навесного оборудования под конкретную работу.
