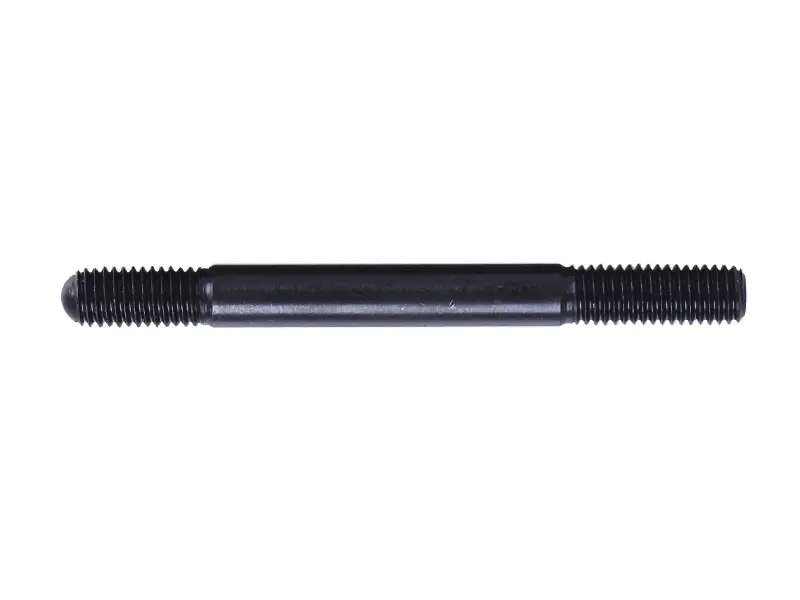

Шпилька крепления головки цилиндра двигателя 188D

Шпилька крепления головки цилиндра двигателя 188D

Шпилька предназначена для установки головки цилиндра на одноцилиндровый четырехтактный дизельный двигатель 188D с воздушным охлаждением. Это резьбовая крепежная деталь моторного узла: она соединяет сопрягаемые части и передает усилие затяжки, необходимое для стабильного положения головки относительно цилиндра. Такая запчасть нужна при ремонте крепления, восстановлении двигателя после разборки или замене поврежденной штатной шпильки.

Назначение и конструкция

Деталь выполнена в виде стержня с резьбовыми участками на обоих концах и гладкой центральной частью. Один резьбовой участок устанавливается в предусмотренное посадочное отверстие двигателя, а второй используется для фиксации головки соответствующим крепежом. Центральная часть проходит через соединяемые детали и помогает сохранить их взаимное положение при сборке.

Исправная шпилька позволяет равномерно передать усилие при затяжке крепления головки. Поврежденная резьба, изгиб стержня или деформация торца могут мешать правильной сборке, провоцировать перекос и неравномерный прижим сопрягаемых поверхностей. Поэтому состояние шпилек проверяют при снятии головки, ремонте цилиндра, обслуживании прокладки и восстановлении резьбовых соединений двигателя.

Как проверить совместимость

Основной ориентир для подбора этой детали — обозначение двигателя 188D. Одного внешнего сходства недостаточно: шпильки для других серий дизельных двигателей могут отличаться общей длиной, диаметром и шагом резьбы, длиной резьбовых участков, формой торцов и глубиной установки. Перед заказом следует определить модель непосредственно обслуживаемого двигателя и сопоставить новую деталь со снятой штатной шпилькой.

• Модель двигателя: должна соответствовать обозначению 188D.
• Общая длина: сравнивается со старой деталью без учета случайной деформации поврежденного крепежа.
• Резьба: необходимо проверить диаметр, шаг и направление на обоих концах.
• Резьбовые участки: важны их длина и расположение относительно гладкой центральной части.
• Посадка: шпилька должна свободно начинать вкручиваться по резьбе без перекоса и принудительного протягивания.

Если штатная шпилька сломана и сравнить ее полную длину невозможно, параметры определяют по сохранившейся детали того же места установки либо по техническим данным конкретной модификации двигателя. Подбирать крепеж только по мощности мотоблока не следует: одинаковая номинальная мощность техники не подтверждает совпадение резьбы и геометрии.

Рекомендации по замене

Перед монтажом проверяют резьбовое отверстие, состояние сопрягаемого крепежа и отсутствие загрязнений, которые могут помешать нормальному вкручиванию. Шпильку устанавливают ровно, без боковой нагрузки и повреждения гладкой части инструментом. Головку затягивают в последовательности и с моментом, предусмотренными документацией двигателя 188D: произвольная затяжка может создать неравномерный прижим.

Поводом для замены служат сорванные или замятые витки, заметный изгиб, трещина, поврежденный торец либо невозможность надежно затянуть соединение. Одновременно стоит осмотреть остальные точки крепления и резьбовые отверстия: установка новой детали не устранит дефект ответной резьбы. После сборки крепление должно располагаться без перекоса, а гайка или другой предусмотренный крепеж — проходить по резьбе плавно, без заедания.

Шпилька 188D подходит для планового ремонта двигателя мотоблока и восстановления крепления головки цилиндра после разборки. Точная проверка модели, резьбы и геометрии до монтажа помогает избежать повторной разборки и повреждения сопрягаемых деталей.
