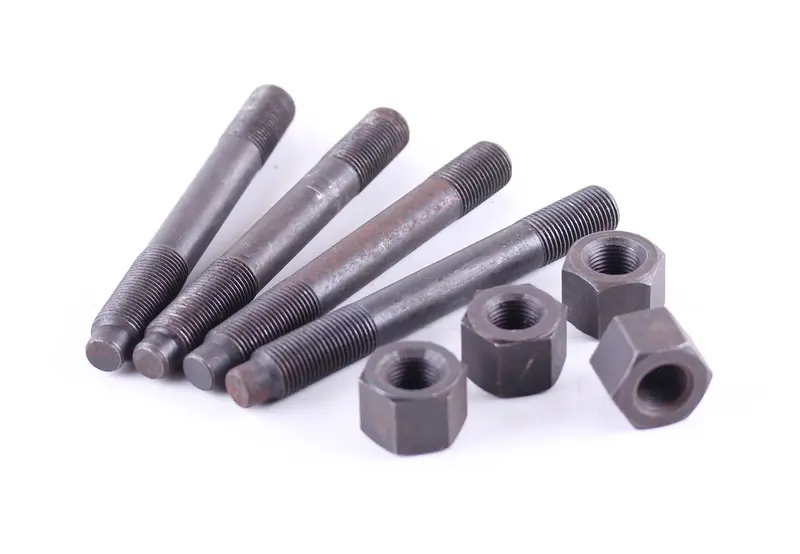

Комплект шпилек крепления головки цилиндра ZS/ZH1100, 4 шт. с гайками AMG

Комплект шпилек головки цилиндра ZS/ZH1100 с гайками

Комплект предназначен для крепления головки цилиндра дизельного двигателя ZS/ZH1100, который применяется на мотоблоках и мототракторах. В набор входят четыре шпильки и соответствующие гайки. Это готовый комплект для замены крепежа при ремонте головки, цилиндра или цилиндро-головочной группы без отдельного подбора гаек.

Шпильки задают положение головки относительно цилиндра, а гайки обеспечивают ее равномерное крепление по предусмотренной для двигателя схеме. В этом соединении важны правильная длина деталей, совпадение резьбы и корректная последовательность затяжки. Исправный крепеж необходим для штатной установки головки после разборки двигателя.

Комплект стоит заменить, если на старых шпильках повреждена или изношена резьба, заметна деформация либо сильная коррозия. Замена также актуальна при повреждении граней гаек или их утрате во время ремонта. Установка всех четырех шпилек вместе с гайками позволяет обновить крепление комплектно и не оставлять в соединении заведомо изношенные детали.

Применение и подбор

Комплект рассчитан на дизельный двигатель ZS/ZH1100 мощностью 15 л. с. с водяным охлаждением, применяемый на мототракторах, а также подходит для указанного двигателя на мотоблоках. Основной ориентир при подборе — обозначение двигателя ZS/ZH1100. Его необходимо проверить непосредственно перед заказом, поскольку внешне похожий крепеж может отличаться размерами и параметрами резьбы.

Дополнительно сопоставьте комплект со снятыми деталями. Проверьте количество шпилек, общую длину, диаметр, шаг резьбы и расположение резьбовых участков. Старую и новую шпильку удобно сравнивать рядом, обращая внимание на обе резьбовые части и положение участков без резьбы. Такой контроль особенно важен для двигателя, который уже ремонтировали: при предыдущем обслуживании в нем могли установить другой крепеж.

Не следует определять применяемость только по типу техники или мощности двигателя. Для уверенного подбора должны одновременно совпадать модель ZS/ZH1100 и основные параметры снятых шпилек. Если длина, диаметр, шаг резьбы либо расположение резьбовых участков различаются, устанавливать комплект с усилием нельзя.

Установка

Перед сборкой очистите посадочные резьбовые отверстия от загрязнений и остатков, способных помешать нормальному вворачиванию. Осмотрите места установки и убедитесь, что резьба не имеет повреждений. Каждая шпилька должна вворачиваться ровно, без перекоса и чрезмерного сопротивления, занимая штатное положение.

Головку цилиндра устанавливают с исправной прокладкой. После ее размещения гайки наживляют на шпильки без перекоса, а затем затягивают равномерно. Последовательность затяжки и требуемый момент выбирают по документации конкретного двигателя ZS/ZH1100. Соблюдение штатной схемы помогает распределить усилие по креплению головки так, как предусмотрено конструкцией двигателя.

Если гайка не наворачивается свободно, резьба не совпадает или шпилька не занимает правильного положения, не пытайтесь устранить несоответствие дополнительным усилием. Остановите сборку и повторно сравните детали по длине, диаметру, шагу и расположению резьбы. После затяжки проверьте, что все четыре точки крепления собраны одинаково и ни одна шпилька не установлена с перекосом.

Комплект подходит для планового ремонта и восстановления штатного крепления после разборки двигателя. Четыре шпильки и гайки в одном наборе позволяют заранее подготовить необходимые детали для сборки головки цилиндра ZS/ZH1100.
