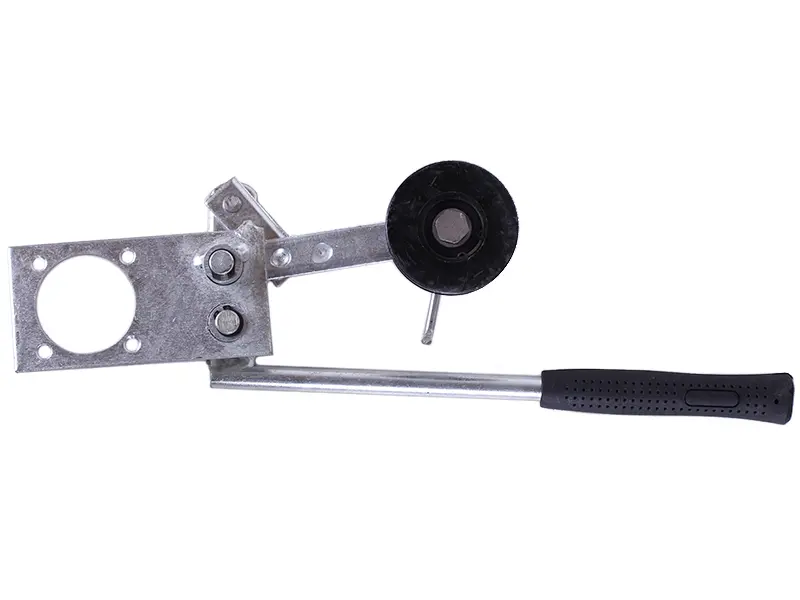

Натяжитель ремня привода KRO 900 в сборе, профиль B

Натяжитель ремня привода KRO 900 под профиль B

Натяжитель предназначен для ременной роторной косилки KRO 900 и работает с клиновым ремнем профиля B. Механизм поддерживает необходимое натяжение ремня между шкивами, ограничивает его провисание и проскальзывание при передаче вращения. Деталь подходит для ремонта привода, когда установленный механизм получил люфт, деформировался, перестал нормально регулироваться либо его ролик изношен и уже не удерживает ремень в заданном положении.

Назначение и конструкция

Механизм поставляется в сборе и объединяет монтажную пластину, подвижный рычаг, натяжной ролик и длинную рукоятку с пластиковой накладкой. Поворот рычага изменяет положение ролика относительно ремня и позволяет создавать требуемое натяжение. Монтажная пластина имеет большое круглое отверстие и несколько крепежных отверстий, а шарнирное соединение обеспечивает движение натяжной части в предусмотренном диапазоне.

Ролик имеет ручей под клиновый ремень профиля B. Соответствие профиля особенно важно: ремень должен правильно располагаться в ручье, не опираться только на его дно и не выступать из него из-за неподходящей ширины. Версия B не должна выбираться вместо внешне похожего натяжителя под профиль A без проверки привода косилки. Различие профилей влияет на посадку ремня и положение его боковых граней относительно ролика.

Что проверить при подборе

• Модель оборудования. Деталь рассчитана на роторную косилку с ременным приводом KRO 900. Обозначение модели следует сверить с документацией и установленными деталями конкретной косилки.
• Профиль ремня. Для этого исполнения требуется профиль B. Проверьте обозначение применяемого ремня и форму ручья прежнего ролика.
• Крепление. Сопоставьте расположение большого центрального отверстия, малых крепежных отверстий и расстояния между точками фиксации. Для соответствующих вариантов натяжителя указывается межосевое расстояние крепежных отверстий 47 мм, отверстие диаметром 52 мм и резьбовое соединение М8.
• Геометрия механизма. Сравните направление рычага, положение шарнира и ролика, длину и сторону выхода рукоятки. Эти признаки помогают исключить установку другого исполнения механизма.
• Состояние ременного привода. Одновременно осмотрите ремень и шкивы. Трещины, выраженная выработка боковых граней, загрязнение ручьев или заметный перекос нельзя устранить одной заменой натяжителя.

Установка и регулировка

Перед монтажом ремень освобождают от натяжения, а прежний механизм снимают так, чтобы сохранить возможность сравнить его крепление и ориентацию с новой деталью. Посадочную поверхность очищают от загрязнений и остатков коррозии, после чего проверяют, не деформировано ли место крепления. Натяжитель устанавливают без перекоса: ролик должен находиться в одной плоскости с ремнем и шкивами, иначе боковые грани ремня будут нагружаться неравномерно.

После фиксации механизма ремень укладывают в ручьи шкивов и ролика, затем регулируют натяжение штатным перемещением рычага. Чрезмерное усилие не улучшает передачу вращения: перетянутый ремень создает дополнительную нагрузку на ролик, подшипниковые опоры и валы. Слишком слабое натяжение проявляется провисанием, пробуксовкой и нестабильной передачей вращения. Точное положение выбирают по инструкции к косилке и состоянию применяемого ремня.

Когда требуется замена

Проверить натяжитель стоит при появлении люфта ролика, постороннего шума со стороны ременного привода, заметного перекоса ремня, затрудненного перемещения рычага или невозможности сохранить выполненную регулировку. Основанием для замены также служат деформация пластины, повреждение крепежных мест и выраженная выработка ролика. Исправный механизм удерживает ремень профиля B в правильной траектории и помогает приводу косилки передавать вращение без провисания и пробуксовки.

Эта версия подходит для обслуживания KRO 900 только при совпадении модели, профиля B, схемы крепления и геометрии установленного механизма. Комплексная сверка перед монтажом надежнее выбора лишь по общему виду детали и позволяет сразу учесть возможные различия между модификациями роторной косилки.
