Вал привода тарелки КР1100 ST

Вал привода тарелки КР1100 ST

Вал предназначен для механизма привода тарелки роторной косилки КР1100 ST. Деталь передает вращение от привода к тарелке, поддерживает ее соосное положение и соединяет сопрягаемые части механизма. Исправный вал особенно важен при ремонте косилки, если в месте соединения появился люфт, тарелка вращается с биением, слышен посторонний шум или обнаружена деформация снятой детали.

Конструкция и назначение

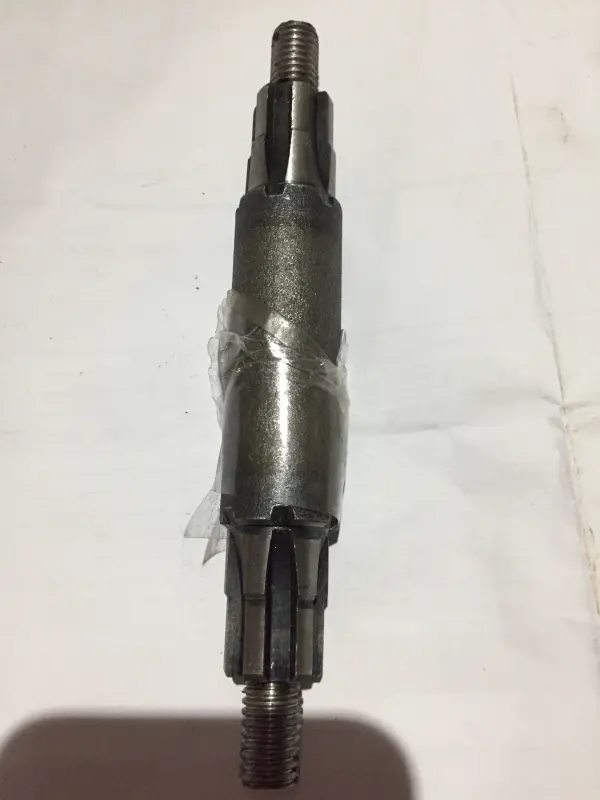

Вал выполнен в виде ступенчатой металлической детали с центральной цилиндрической частью. На обоих концах предусмотрены шлицевые участки и наружные резьбовые окончания. Такая конфигурация рассчитана на передачу вращающего усилия и фиксацию в сопрягаемых деталях привода. Шлицы должны входить в ответную часть без перекоса и повреждения кромок, а состояние резьбы должно позволять надежно установить предусмотренный конструкцией крепеж.

При эксплуатации нагрузка приходится не только на центральную часть вала, но и на посадочные зоны, шлицы и резьбовые участки. Износ этих мест способен вызвать свободный ход соединения, нарушение положения тарелки и неравномерную передачу вращения. Продолжение работы с поврежденным валом может увеличивать нагрузку на соседние детали, поэтому при ремонте оценивают всю геометрию снятой запчасти, а не только наиболее заметный участок.

Что проверить при подборе

• Модель механизма. Деталь выбирают для привода тарелки КР1100 ST. Обозначение косилки и исполнение ремонтируемого механизма должны соответствовать этой позиции.
• Общую форму. Сравните длину, диаметры ступеней, расположение переходов и форму центральной части со снятым валом. Даже небольшое отличие посадочной геометрии может помешать правильной сборке.
• Шлицевые соединения. Необходимо сопоставить число, профиль, длину и расположение шлицев с ответными деталями. Соединение не должно требовать принудительной посадки или оставлять заметный люфт.
• Резьбовые окончания. Сверьте диаметр, шаг, длину и направление резьбы на обоих концах. Использовать старый крепеж можно только при исправных витках и полном соответствии соединению.
• Посадочные поверхности. Проверьте диаметры и расположение участков, которые контактируют с сопрягаемыми деталями. Задиры, выработка или овальность на старом валу могут указывать на необходимость проверки остальных частей привода.

Замена и сборка

Перед разборкой полезно зафиксировать последовательность размещения крепежа и сопрягаемых деталей. После снятия старого вала очищают места установки и проверяют их на выработку, повреждение шлицев и следы перекоса. Новый вал устанавливают по оси, без ударного запрессовывания и боковой нагрузки. Резьбовые соединения затягивают способом, предусмотренным конструкцией косилки; произвольное изменение крепежа или добавление неподходящих прокладок может нарушить положение тарелки.

После сборки сначала проверяют свободное вращение механизма вручную при полностью остановленном и отключенном приводе. Тарелка должна вращаться без закусывания, заметного осевого смещения и контакта с неподвижными частями. Затем контролируют фиксацию соединений. Если люфт или биение сохранились, следует дополнительно проверить сопрягаемые посадочные места: установка нового вала не устраняет износ других деталей.

Когда стоит заменить вал

Основанием для замены служат деформация, поврежденные шлицы, сорванная резьба, выраженная выработка посадочных зон либо люфт, связанный непосредственно с валом. Для точного выбора держите рядом снятую деталь и сравнивайте все функциональные участки, а не только внешнюю длину. Такой подход помогает подобрать вал привода тарелки КР1100 ST без ошибки и восстановить правильное соединение компонентов косилки.
