Тюнинговый коммутатор CDI ST для Honda DIO, TACT, PAL

Тюнинговый коммутатор CDI ST для Honda DIO, TACT и PAL

Коммутатор предназначен для системы зажигания двухтактных скутеров Honda семейств DIO, TACT и PAL. Электронный модуль принимает импульс от датчика положения коленчатого вала и в нужный момент управляет катушкой зажигания. От его работы зависит своевременное образование искры, необходимой для запуска двигателя и устойчивой работы мотора в разных режимах.

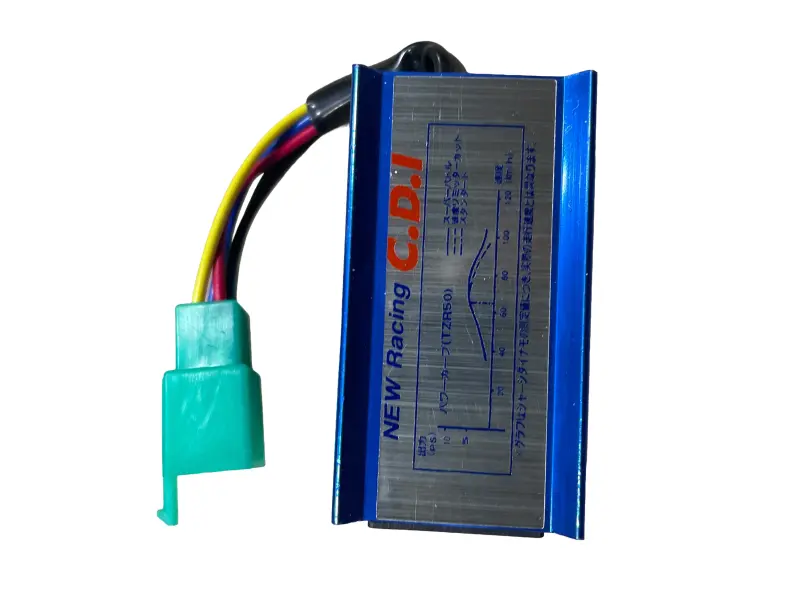

Эта версия выполнена в металлическом корпусе с продольными ребрами и снабжена коротким жгутом проводов с зеленым разъемом. Подключение рассчитано на пять контактов. Такая конфигурация встречается на ряде двухтактных Honda DIO, TACT и PAL, однако одного названия семейства скутера недостаточно для безошибочного подбора: в пределах одной линейки применялись разные коммутаторы, разъемы и схемы подключения.

Что проверить перед выбором

• Точную модификацию скутера. Уточните буквенно-цифровое обозначение рамы и версию двигателя. Названия DIO, TACT или PAL объединяют несколько поколений техники с различающимся электрооборудованием.
• Количество контактов. Эта модель относится к пятиконтактным коммутаторам. Число фактически задействованных выводов должно соответствовать штатному подключению скутера.
• Форму разъема. Сопоставьте расположение секций, направляющих и фиксаторов с разъемом снятой детали. Совпадение числа контактов без совпадения корпуса колодки не подтверждает совместимость.
• Распиновку и схему зажигания. Одинаковые по форме колодки могут иметь иное назначение выводов. Перед монтажом необходимо сверить схему конкретной модификации Honda.
• Габариты и длину проводов. Корпус должен размещаться в штатной зоне без натяжения жгута, перегибов и контакта проводки с подвижными или сильно нагревающимися деталями.

Когда требуется проверка коммутатора

Диагностика CDI уместна при отсутствии искры, затрудненном запуске, внезапной остановке двигателя либо нестабильной работе зажигания. Эти признаки не указывают только на коммутатор: похожие проявления возникают при неисправности свечи, катушки, импульсного датчика, генератора, замка зажигания, контактов массы или проводки. До замены следует проверить разъемы на окисление и ослабление, целостность проводов и состояние остальных компонентов зажигания. Такой порядок помогает не менять исправный модуль из-за дефекта в другом месте.

Установка и первичная проверка

Монтаж выполняют при выключенном зажигании. Старый модуль отсоединяют без рывков за провода, после чего осматривают ответную колодку и контакты жгута. Разъем нового коммутатора должен соединяться свободно и фиксироваться штатным способом; подтачивать направляющие, переставлять выводы без схемы или подключать колодку с усилием нельзя. Корпус размещают там, где он не будет ударяться о соседние детали, а проводку укладывают без натяжения.

После подключения проверяют запуск и работу двигателя сначала на холостом ходу, затем при плавном изменении оборотов. Обозначение «тюнинг» характеризует исполнение товара, но само по себе не подтверждает конкретное изменение угла зажигания, снятие ограничителя оборотов или прирост мощности. Для покупки ориентируйтесь прежде всего на пятиконтактное подключение, форму колодки, распиновку и точную модификацию скутера.
