Тюнинговый барабан сцепления Yamaha JOG 90 3WF, Stels 50 2T

Барабан сцепления для Yamaha JOG 90 3WF и Stels 50 2T

Тюнинговый барабан предназначен для центробежного сцепления скутеров Yamaha JOG 90 модификации 3WF (CY90) и двухтактных Stels 50. Деталь устанавливается в задней части вариаторной трансмиссии и образует контактную пару с колодками сцепления. Это отдельный барабан, поэтому при ремонте следует заранее определить, нужен ли только он или задний вариатор в сборе.

Назначение и принцип работы

При увеличении оборотов двигателя колодки центробежного сцепления расходятся и прижимаются к внутренней поверхности барабана. Возникающее трение позволяет передать вращение далее к редуктору и заднему колесу. После снижения оборотов пружины возвращают колодки, контакт прекращается, и привод разъединяется. Состояние внутренней поверхности барабана непосредственно влияет на характер включения сцепления: она должна быть чистой, ровной и не иметь повреждений, мешающих равномерному прилеганию колодок.

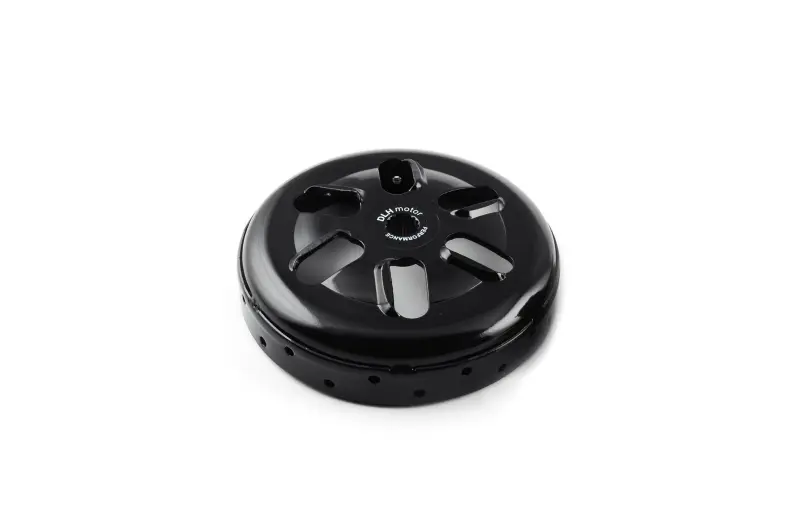

Корпус выполнен в круглой закрытой форме и имеет шесть радиальных прорезей на лицевой части, а также ряд небольших отверстий по боковой окружности. Черное наружное покрытие соответствует исполнению представленной версии. Обозначение «тюнинг» относится к варианту детали, но при подборе нельзя ориентироваться только на это слово: решающими остаются геометрия посадки и соответствие конкретной трансмиссии.

Когда требуется проверка или замена

Барабан осматривают при рывках во время старта, вибрации, постороннем звуке со стороны вариаторного отсека, задержке включения или заметной пробуксовке. Такие признаки могут быть связаны не только с барабаном: одновременно проверяют фрикционные накладки колодок, возвратные пружины и правильность сборки сцепления. Основаниями для замены самого барабана служат трещины, деформация, выраженные задиры, неравномерная выработка контактной дорожки или следы сильного перегрева. Устанавливать новую деталь вместе с неисправными колодками нецелесообразно, поскольку поврежденная контактная пара может снова вызвать неравномерное включение.

Как проверить совместимость

Заявленное применение включает Yamaha JOG 90 3WF (CY90) и Stels 50 с двухтактным двигателем. Перед заказом необходимо сопоставить обозначение модели и модификации скутера, тип двигателя и конструкцию снятого барабана. Дополнительно сравнивают:

• наружный и внутренний диаметры, чтобы колодки входили в барабан с предусмотренным зазором;
• глубину корпуса и положение внутренней контактной дорожки относительно колодок;
• форму, диаметр и количество шлицев либо иной тип соединения с валом;
• посадочную высоту, расположение шайб и дистанционных деталей штатной сборки;
• свободное размещение под крышкой вариатора без касания соседних компонентов.

Эти параметры следует сравнивать непосредственно со снятой деталью или с данными сервисной документации конкретного скутера. В пределах одного семейства техники возможны разные исполнения трансмиссии, поэтому совпадение только по слову JOG не заменяет проверку модификации 3WF и посадочных размеров.

Установка и первичная проверка

Монтаж выполняют после снятия крышки вариаторного отсека. Для отворачивания и затяжки крепежа барабан фиксируют подходящим удерживающим инструментом; ударная нагрузка и удержание за тонкие участки корпуса могут вызвать деформацию. Перед сборкой внутреннюю контактную поверхность очищают и обезжиривают. На нее, как и на накладки колодок, не наносят смазку. Шайбы и дистанционные детали возвращают в предусмотренной производителем последовательности, а крепеж затягивают с моментом из сервисного руководства соответствующей модели.

После монтажа барабан должен вращаться без заеданий, перекоса и постоянного трения о колодки или крышку. Первую проверку проводят на малой нагрузке, контролируя плавность начала движения, отсутствие вибрации и необычного шума. Такой порядок помогает оценить не только новую деталь, но и состояние всего центробежного сцепления после сборки.
