Мини-концевой выключатель с проводами ST

Мини-концевой выключатель с проводами ST

Компактный концевой выключатель предназначен для установки в электрооборудование мотоцикла, скутера или мопеда. Его задача — реагировать на механическое воздействие со стороны сопряжённой детали и передавать соответствующий сигнал в бортовую проводку. Такой выключатель применяют там, где положение рычага, педали или другого подвижного компонента должно сопровождаться включением либо отключением предусмотренной функции.

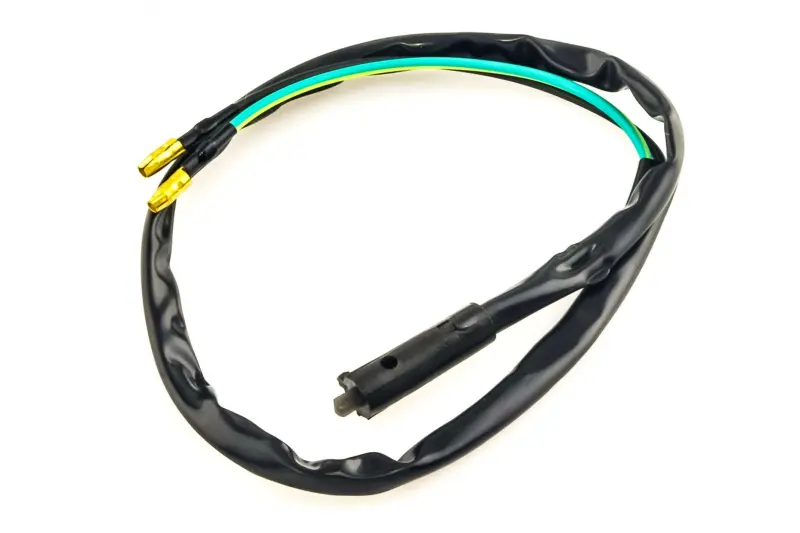

Модель ST выполнена в миниатюрном формате и снабжена двумя проводами. Проводка собрана в общей чёрной защитной оболочке, а на свободных концах установлены два отдельных цилиндрических штекерных контакта. Корпус выключателя имеет выступающий нажимной привод: при установке он должен взаимодействовать с ответной частью механизма без перекоса, заедания и постоянной избыточной нагрузки.

Что проверить при подборе

Мини-концевые выключатели могут различаться формой корпуса, способом фиксации, положением нажимного привода, длиной проводов и типом соединительных контактов. Даже при похожем внешнем исполнении назначение контактов и логика срабатывания могут быть разными. Перед заказом сравните изделие со снятой деталью и схемой конкретной модели мототехники.

• Форма и посадка: корпус должен размещаться в штатном месте, а фиксирующие участки — совпадать с креплением на технике.
• Расположение привода: нажимная часть должна находиться напротив рычага, педали или упора и получать достаточный ход при их перемещении.
• Подключение: проверьте количество проводов, форму двух штекерных контактов и соответствие ответным разъёмам проводки.
• Контактная логика: заранее определите, должен ли сигнал появляться при нажатом или отпущенном приводе. Это проверяют по схеме техники либо измерением исправной старой детали.
• Габариты: сравните длину и ширину корпуса, положение привода и доступное пространство рядом с подвижными деталями.

Когда требуется замена

Проверка концевика нужна, если связанная с положением рычага или педали функция срабатывает через раз, не отключается после отпускания, включается только после дополнительного нажатия либо полностью перестала реагировать. Причиной может быть не только сам выключатель: похожие симптомы дают окисленные соединения, повреждённые провода, нарушенная регулировка упора или недостаточный ход привода. Перед заменой осмотрите разъёмы и убедитесь, что сопряжённая деталь свободно нажимает и отпускает кнопку.

Установка и проверка

Монтаж выполняют при отключённом питании мототехники. Выключатель устанавливают без деформации корпуса, после чего проверяют свободное перемещение нажимной части во всём рабочем диапазоне рычага или педали. Провода прокладывают без сильного натяжения, резких перегибов и контакта с горячими либо постоянно движущимися компонентами. Штекерные соединения должны входить в ответные контакты плотно и не создавать натяжение возле корпуса.

После подключения проверьте работу сначала на неподвижной технике: медленно переместите управляющую деталь несколько раз и убедитесь, что предусмотренная функция каждый раз переключается в одной и той же точке. Если момент срабатывания отличается от штатного, необходимо проверить положение выключателя и ход упора. Точное совпадение корпуса, привода и подключения делает эту модель подходящей для аккуратного восстановления системы без переделки проводки.
