Шпилька крепления шины бензопилы St M 361 KZ

Шпилька крепления шины для St M 361 KZ

Шпилька образует неподвижную резьбовую опору для установки направляющей шины и крышки цепной звёздочки на бензопиле St M 361. При сборке шина надевается на шпильки, после чего крышка фиксируется гайками. Такое крепление удерживает пильную гарнитуру относительно корпуса и позволяет выполнить последующее натяжение цепи. Деталь предназначена для ремонта крепёжной части бензопилы, когда штатная шпилька повреждена, деформирована или больше не обеспечивает нормальную посадку.

Назначение и конструкция

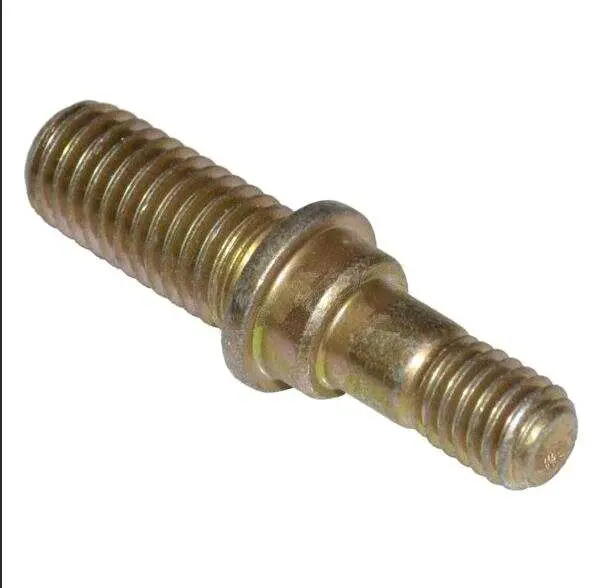

Деталь выполнена в виде ступенчатой шпильки с резьбовыми участками на обоих концах и центральным упорным буртиком. Один конец устанавливается в предусмотренное посадочное место корпуса, а наружная резьба принимает гайку крышки. Буртик задаёт положение шпильки при монтаже и отделяет посадочную часть от наружного участка. Такая конфигурация отличает эту запчасть от обычного резьбового стержня и от гайки крепления шины.

Исправное крепление необходимо для плотного прилегания крышки и устойчивого положения направляющей шины. Поводом проверить шпильку становятся сорванные витки наружной резьбы, невозможность нормально затянуть гайку, проворачивание детали в посадочном месте, заметный изгиб либо повреждение упорной части. Продолжать затяжку гайки на повреждённой резьбе не следует: это может усложнить разборку и повредить сопрягаемые детали.

Как проверить соответствие

Основной ориентир при выборе — бензопила St M 361 и фактическое исполнение её крепления. У одной серии техники могут встречаться отличия, связанные с модификацией или периодом выпуска, поэтому новую шпильку нужно сопоставить со снятой деталью до начала монтажа. Проверяется не только общая форма, но и геометрия каждого резьбового участка.

• Модель бензопилы: запчасть заявлена для St M 361.
• Посадочная сторона: сравните диаметр, шаг и длину резьбы, которая входит в корпус.
• Наружная сторона: убедитесь, что штатная гайка свободно навинчивается без перекоса и чрезмерного люфта.
• Упорная часть: положение, форма и диаметр буртика должны соответствовать снятой шпильке.
• Общая длина: после установки наружного резьбового участка должно хватать для штатной крышки и гайки.

Не подбирайте эту деталь только по внешнему сходству бензопил или по приблизительному диаметру резьбы. Несовпадение шага может повредить посадочное место корпуса уже при первых оборотах. Если старая шпилька сломалась внутри, перед установкой необходимо полностью освободить резьбовое отверстие и проверить его состояние.

Монтаж и контроль после ремонта

Работы выполняют при остановленном двигателе. С бензопилы снимают крышку цепной звёздочки, цепь и направляющую шину, затем удаляют повреждённую шпильку. Посадочное место очищают от загрязнений и остатков повреждённой резьбы. Новую деталь устанавливают ровно, без забивания и без попыток силой вкрутить несовместимую резьбу. Способ фиксации и усилие затяжки должны соответствовать сервисным требованиям конкретной модификации пилы.

При обратной сборке шину надевают на шпильки и совмещают отверстие шины со штифтом механизма натяжения. Цепь укладывают на звёздочку и в паз шины, крышку устанавливают на место, а гайки сначала наживляют без окончательной затяжки. После регулировки натяжения носок шины удерживают приподнятым и затягивают гайки крепления. Цепь должна располагаться в пазу без провисания снизу и при этом перемещаться по шине в соответствии с инструкцией бензопилы.

После сборки проверьте, что крышка прилегает к корпусу без перекоса, шина не имеет люфта в месте крепления, а гайка идёт по резьбе плавно. Повторный контроль крепления и натяжения после непродолжительной работы помогает вовремя обнаружить ослабление посадки. Точное сравнение со старой шпилькой до монтажа — самый надёжный способ избежать повреждения корпуса, гайки и крепления шины.
