Защитная пластина маслонасоса для бензопил Goodluck GL4500/5200

Защитная пластина маслонасоса Goodluck GL4500/5200

Пластина предназначена для установки в зоне маслонасоса бензопил Goodluck GL4500 и GL5200. Это отдельная корпусная деталь системы смазки пильной гарнитуры, которую также называют коллектором или пластиной маслоканала. Она не заменяет сам насос и не создает подачу масла: ее задача связана с размещением и защитой компонентов в соответствующей части корпуса пилы. Деталь подходит для ремонта, когда штатная пластина деформирована, повреждена, утрачена при разборке либо больше не устанавливается на свое место без перекоса.

Конструкция и назначение

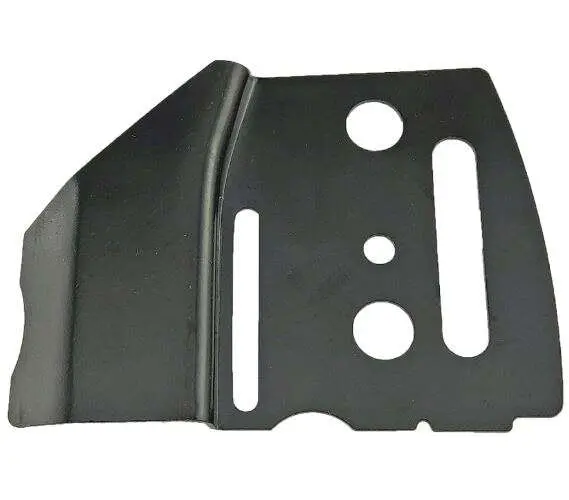

Пластина выполнена как единая профилированная деталь черного цвета. Основная плоскость имеет несколько круглых отверстий и два продольных паза, а боковая часть отогнута относительно основания. Такая конфигурация позволяет расположить пластину возле сопряженных деталей корпуса и совместить ее с предусмотренными посадочными точками. Форма, расположение вырезов и направление бокового отгиба важны не меньше, чем указанная серия бензопилы.

Исправная система смазки подает масло к шине и пильной цепи, однако эта пластина является лишь одной из деталей зоны маслонасоса. Если масло не поступает на гарнитуру, при диагностике проверяют не только состояние пластины, но и сам насос, его привод, шланг, каналы и выход масла к шине. Замена коллектора будет обоснованной при механическом повреждении именно этой детали; она не устранит неисправность насоса или засорение другого участка системы.

Что проверить при подборе

• Модель пилы: заявлена совместимость с Goodluck GL4500 и GL5200.
• Общий контур: сравните ширину основной части, очертание нижнего края и форму расширенной боковой секции со снятой пластиной.
• Посадочные элементы: должны совпадать количество и расположение круглых отверстий, двух продольных пазов и небольших вырезов по краю.
• Ориентация: проверьте сторону и угол бокового отгиба. Зеркально выполненная или иначе профилированная деталь не подойдет даже при сходных наружных очертаниях.
• Исполнение бензопилы: у техники одной серии могут встречаться конструктивные версии, поэтому окончательный выбор делайте по снятой детали и посадочному месту.

Замена и установка

Перед монтажом бензопилу очищают от опилок и масляных загрязнений в зоне ремонта, чтобы мусор не попал в каналы и не мешал точной посадке. Новую пластину прикладывают без усилия, совмещая все отверстия, пазы, краевые вырезы и отогнутую часть. Она должна располагаться ровно, не упираться в соседние компоненты и не требовать подгибания для совмещения. Если контур или точки посадки расходятся, установку прекращают и повторно сравнивают исполнения.

После сборки необходимо проконтролировать работу системы смазки: убедиться в наличии подачи масла к шине, отсутствии подтекания в разобранной зоне и правильном размещении пильной гарнитуры. Такая проверка помогает отличить ошибку монтажа пластины от неисправности насоса, привода или масляного канала. Для уверенного заказа используйте одновременно обозначение модели и геометрию старой детали — это надежнее выбора только по числу 4500 или 5200 в названии пилы.
