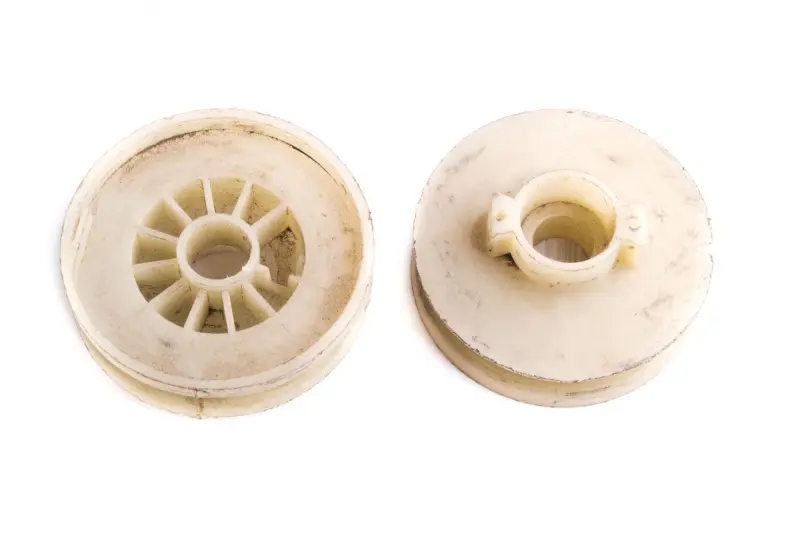

Шкив стартера мотокосы двойной «бабочка»

Двойной шкив стартера «бабочка» для мотокосы

Шкив предназначен для ремонта ручного стартера мотокосы или бензинового триммера. Во время запуска он принимает движение от вытягиваемого пускового шнура и участвует в передаче усилия к механизму, проворачивающему двигатель. Деталь выбирают для стартеров соответствующей конструкции: обозначения «двойной» и «бабочка» указывают на конкретный вариант исполнения, поэтому одного совпадения по назначению для правильного подбора недостаточно.

Назначение и работа в стартере

Круглый корпус шкива имеет центральную посадочную втулку, радиальные ребра и канавку по окружности. Центральная часть устанавливается на ось внутри корпуса стартера, а наружная часть взаимодействует со шнуром и другими деталями пускового механизма. При вытягивании ручки шкив вращается и передает движение через предусмотренное стартером зацепление. После запуска механизм возвращается в исходное положение совместно с возвратной пружиной.

Исправная геометрия шкива необходима для ровного движения шнура и последовательной работы зацепления. Поводом для замены могут стать трещины корпуса, повреждение центральной посадки, деформация канавки, сколы контактных участков или заметный люфт на оси. Если ручка стартера движется рывками, шнур укладывается неровно, механизм периодически не проворачивает двигатель либо внутри корпуса слышны посторонние удары, стартер следует разобрать и проверить не только шкив, но и состояние пружины, шнура, оси и ответных деталей.

Что сравнить перед покупкой

• Тип исполнения: требуется именно двойной вариант с профилем «бабочка», а не шкив под пружину, модель с «усами» или деталь для системы плавного запуска.
• Наружный диаметр и высота: шкив должен свободно размещаться в корпусе, не касаясь крышки и стенок при вращении.
• Центральная посадка: сравните диаметр отверстия, длину втулки и форму участка, который устанавливается на ось.
• Канавка для шнура: должны совпадать ее расположение, ширина и глубина, чтобы шнур укладывался по предусмотренной траектории.
• Профиль зацепления: проверьте форму, количество и расположение выступов относительно снятой детали и ответного механизма стартера.
• Общая геометрия: сопоставьте обе стороны шкива, расположение ребер, буртиков и выступающих частей. Даже близкие по диаметру варианты могут отличаться посадкой.

Установка и проверка

Перед монтажом корпус стартера очищают от обрывков шнура и загрязнений, затем осматривают ось, возвратную пружину и детали зацепления. Новый шкив устанавливают без перекоса и чрезмерного усилия: центральная втулка должна занять штатное положение, а корпус — вращаться по предусмотренной траектории. Способ заправки шнура и предварительного натяжения пружины зависит от устройства конкретного стартера, поэтому при разборке полезно сохранить исходное направление укладки и положение деталей.

После сборки ручку несколько раз вытягивают плавно, без резких рывков. Шнур должен выходить и возвращаться равномерно, шкив — вращаться без заедания, а пусковое зацепление — включаться и освобождаться последовательно. Если возврат остается слабым или механизм продолжает проскальзывать, причиной может быть не шкив, а изношенная пружина, поврежденный шнур, ось либо ответная часть стартера. Точная сверка снятой детали по форме и размерам помогает выбрать подходящий вариант и восстановить нормальную работу ручного запуска.
