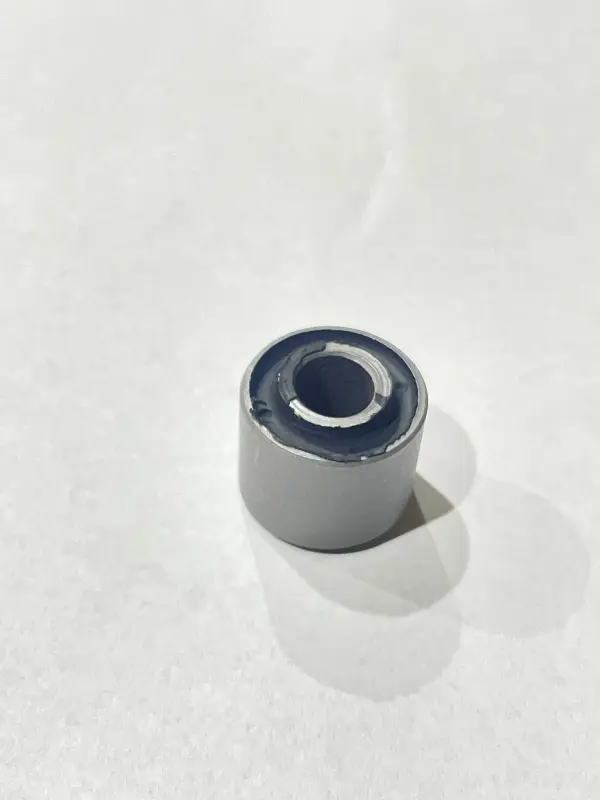

Сайлентблок 20×15×8 (D×L×d) EVO

Сайлентблок 20×15×8 (D×L×d) EVO

Компактный резинометаллический сайлентблок предназначен для ремонта узлов мототехники, в которых требуется упругое втулочное соединение с точной посадкой. Его наружный диаметр составляет 20 мм, длина — 15 мм, внутренний диаметр — 8 мм. Эти три параметра позволяют сопоставить запчасть с демонтированной деталью, посадочным гнездом и используемым крепежом.

Сайлентблок устанавливается в соединения, где необходимо сохранить предусмотренную подвижность и исключить жесткий контакт металла с металлом. Эластичная часть уменьшает передачу вибраций и ударных нагрузок между сопряженными элементами. Наружная металлическая обойма удерживает деталь в посадочном месте, а внутренняя втулка служит опорой под болт или ось. Такая конструкция рассчитана на запрессовку в соответствующее гнездо ремонтируемого узла.

Размеры и подбор

Запись D×L×d = 20×15×8 мм расшифровывается так: D — наружный диаметр 20 мм, L — длина 15 мм, d — диаметр внутреннего отверстия 8 мм. Для правильного подбора должны совпасть все три значения. Даже небольшое отличие по наружному диаметру, длине или внутреннему отверстию может привести к неправильной посадке, затруднить монтаж либо создать люфт в соединении.

Перед заказом снимите старый сайлентблок и измерьте его по наружной обойме, длине корпуса и отверстию внутренней втулки. Дополнительно проверьте диаметр посадочного отверстия, доступную ширину места установки, а также диаметр болта или оси. Если старая деталь изношена или деформирована, ориентируйтесь не только на ее текущую форму: осмотрите само гнездо и убедитесь, что оно не разбито и не имеет заметной деформации.

Размер 20×15×8 сам по себе не определяет совместимость с конкретной моделью мотоцикла, скутера или мопеда. При выборе учитывайте назначение ремонтируемого узла и полное совпадение параметров со снятой деталью. Этот сайлентблок подходит для замены только в тех соединениях, где предусмотрена резинометаллическая втулка такой конструкции и таких размеров.

Когда требуется замена

Проверить сайлентблок стоит при появлении люфта или стука в соединении. Признаками износа также служат трещины и отслоение эластичной части, смещение внутренней втулки или ее проворачивание в посадке. Точную оценку удобнее проводить после разгрузки и разборки узла: в таком состоянии хорошо видны повреждения самой детали и возможная деформация посадочного гнезда.

Установка

Перед монтажом удалите загрязнения и остатки старой детали из посадочного места. Проверьте гнездо на отсутствие заусенцев, повреждений и перекоса: они могут помешать равномерной запрессовке. Новый сайлентблок должен входить ровно, без заваливания относительно оси отверстия.

Запрессовывайте деталь равномерным усилием с помощью подходящей оправки. Оправка должна опираться на наружную металлическую обойму, поскольку давление на внутреннюю втулку способно повредить или сместить эластичную часть. Во время работы контролируйте положение сайлентблока и не допускайте перекоса. После запрессовки соберите соединение, проверьте свободное движение узла и убедитесь в отсутствии постороннего люфта. Сайлентблок EVO 20×15×8 подходит для размерного ремонта, когда конструкция и все параметры старой втулки полностью совпадают.
