Реле-регулятор напряжения JAWA 350/638 12 В, старого образца

Реле-регулятор напряжения JAWA 350/638 12 В

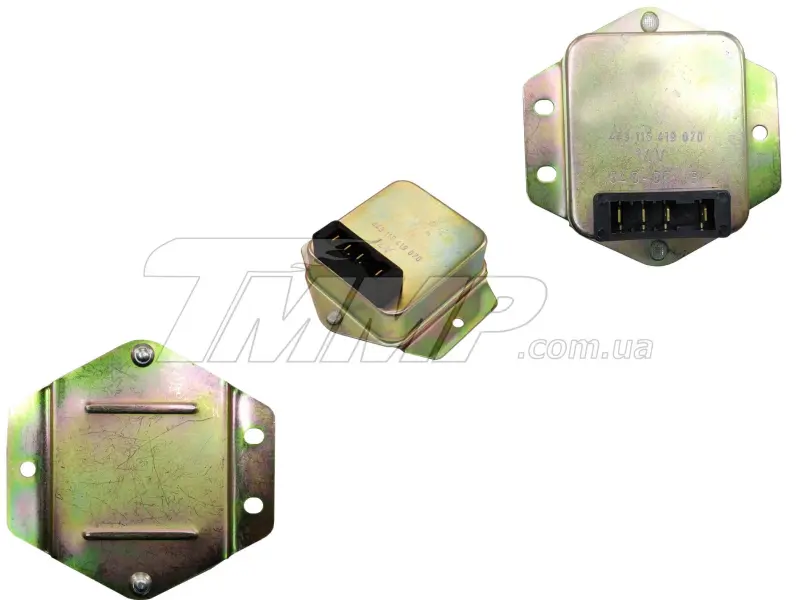

Реле-регулятор старого образца предназначен для 12-вольтовой системы электрооборудования мотоцикла JAWA 350 тип 638. Деталь работает совместно с генератором и поддерживает выпрямленное напряжение при изменении оборотов двигателя и подключенной нагрузки. Благодаря этому аккумулятор и потребители получают питание в предусмотренном для мотоцикла режиме.

Такая запчасть нужна при восстановлении штатной конфигурации электрооборудования, ремонте мотоцикла с установленным регулятором прежнего исполнения или замене неисправной детали без перехода на другой тип подключения. Закрытый корпус имеет встроенный многоконтактный разъем и боковые крепежные площадки с отверстиями. Разъемное исполнение позволяет подключить регулятор к соответствующей колодке проводки, а штатные точки фиксации удерживают корпус на предусмотренном месте.

Назначение и работа

Напряжение генератора меняется вместе с частотой вращения двигателя и нагрузкой от осветительных приборов и других потребителей. Реле-регулятор управляет режимом генератора, чтобы напряжение после выпрямления оставалось в требуемых пределах. Исправность этой детали важна для нормальной зарядки аккумулятора и корректной работы бортового оборудования.

Неисправность системы зарядки может проявляться недостаточным восстановлением заряда аккумулятора, нестабильной работой освещения либо отклонением измеренного напряжения. Эти признаки не всегда указывают только на регулятор. Перед заменой следует проверить аккумулятор, генератор, выпрямитель, предохранитель, соединения проводки и состояние контактов. Такой порядок помогает исключить неисправности соседних компонентов и избежать установки новой детали в систему с поврежденными проводами или разъемами.

Что сверить перед выбором

• Модель мотоцикла: исполнение рассчитано на JAWA 350 тип 638.
• Номинальное напряжение: электрооборудование мотоцикла должно быть 12-вольтовым.
• Тип исполнения: запчасть относится к регуляторам старого образца; ее нельзя выбирать только по общему названию модели.
• Подключение: сопоставьте форму колодки, расположение контактов и схему проводки с установленной ранее деталью.
• Крепление: проверьте положение отверстий, доступное место и ориентацию корпуса.

Для мотоциклов, проводка которых изменялась прежними владельцами, особенно важно проверить фактическую конфигурацию. На одной и той же технике мог быть установлен другой регулятор, современный электронный аналог или переделанный комплект генератора. Совпадение напряжения само по себе не подтверждает взаимозаменяемость: различаться могут назначение выводов, разъем, способ регулирования и монтаж.

Установка и проверка

Работы выполняют при отключенном аккумуляторе и по схеме электрооборудования JAWA 350/638. До подключения осматривают колодку и провода: контакты должны быть чистыми, надежно зафиксированными и без следов перегрева. Корпус закрепляют без перекоса, проводку укладывают без натяжения и контакта с горячими либо подвижными частями мотоцикла. Назначение выводов следует определять по схеме, а не по их положению в разъеме.

После монтажа проверяют надежность соединений, состояние предохранителя и напряжение на аккумуляторе при предусмотренных руководством режимах работы двигателя. Если значения остаются неправильными, требуется диагностика всей системы генератора и зарядки. Такой подход позволяет подобрать реле-регулятор по реальной конфигурации JAWA 350/638 и правильно вернуть 12-вольтовое электрооборудование в исправное состояние.
