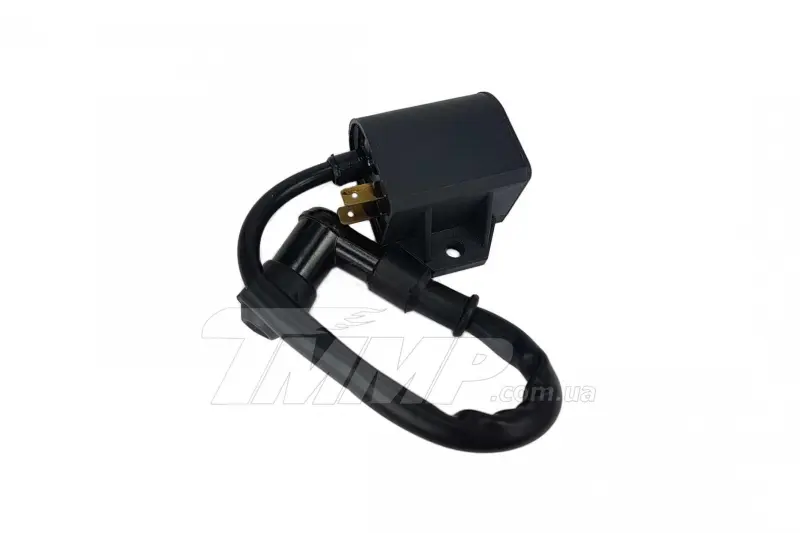

Катушка зажигания с колпачком Suzuki AD50

Катушка зажигания с колпачком для Suzuki AD50

Катушка предназначена для системы зажигания скутера Suzuki AD50. Она формирует высокое напряжение, необходимое свече для образования искры и воспламенения топливовоздушной смеси. Деталь подходит для ремонта при неисправности штатной катушки, повреждении высоковольтного провода или износе свечного колпачка.

Исполнение объединяет катушку, высоковольтный провод и угловой свечной колпачок. Такая компоновка позволяет заменить связанные компоненты одним собранным комплектом и исключает необходимость оставлять старый провод или наконечник. Колпачок соединяет высоковольтный провод с выводом свечи, а его угловая форма помогает расположить провод рядом с двигателем без резкого перегиба непосредственно возле свечи.

Конструкция и назначение

Корпус катушки имеет монтажную проушину с отверстием для крепежа. Для подключения предусмотрены низковольтные контакты, а высоковольтный выход уже соединен с проводом и свечным колпачком. Перед заказом нужно сопоставить эту компоновку со снятой деталью: значение имеют расположение крепления, форма корпуса, тип контактов, направление выхода провода и исполнение наконечника.

Исправная катушка подает на свечу напряжение, достаточное для образования искры. Неисправность этого компонента может сопровождаться затрудненным запуском, пропусками воспламенения, нестабильной работой двигателя, ухудшением разгона или потерей мощности. Однако похожие признаки возникают и при дефекте свечи, нарушении контактов, повреждении проводки либо других неполадках двигателя, поэтому перед заменой полезно проверить весь связанный участок системы зажигания.

Что проверить при подборе

• Модель скутера: товар заявлен для Suzuki AD50; одно лишь внешнее сходство с катушками других моделей не подтверждает взаимозаменяемость.
• Крепление: сравните положение монтажной проушины и доступное место установки на скутере.
• Подключение: количество, форма и расположение низковольтных контактов должны соответствовать штатной проводке.
• Высоковольтная часть: проверьте направление выхода провода, его укладку до свечи и форму колпачка.
• Посадка на свечу: наконечник должен уверенно соединяться с выводом свечи без перекоса и чрезмерного натяжения провода.

Замена и проверка после установки

Монтаж выполняют при выключенном зажигании. Сначала отсоединяют разъемы и свечной колпачок старой катушки, затем освобождают ее крепление. Новую деталь устанавливают в штатном положении, надежно фиксируют и подключают без натяжения проводки. Высоковольтный провод прокладывают вдали от подвижных частей и мест, где он может пережиматься или постоянно тереться.

После монтажа следует убедиться, что контакты посажены плотно, колпачок полностью установлен на свечу, а провод не образует резких заломов. Затем проверяют запуск и устойчивость работы двигателя. Не следует снимать свечной колпачок при работающем моторе. Если первоначальные симптомы сохранились, диагностику продолжают с проверки свечи, соединений, питания катушки и управляющего сигнала с учетом схемы конкретной версии Suzuki AD50.

Эта катушка подходит для планового ремонта или восстановления системы зажигания Suzuki AD50, когда требуется узел с готовым высоковольтным проводом и угловым свечным колпачком. Тщательное сравнение крепления и контактов со штатной деталью помогает подобрать подходящее исполнение до начала установки.
