Стекло датчика давления масла ZS/ZH1100

Стекло датчика давления масла ZS/ZH1100

Прозрачная корпусная деталь предназначена для механического указателя давления масла на дизельных двигателях семейства ZS/ZH1100, устанавливаемых на мотоблоки и мототракторы. В товарной номенклатуре она называется стеклом, хотя изготовлена из пластика. Деталь закрывает смотровую часть указателя и позволяет контролировать его показания, оставаясь частью корпуса прибора.

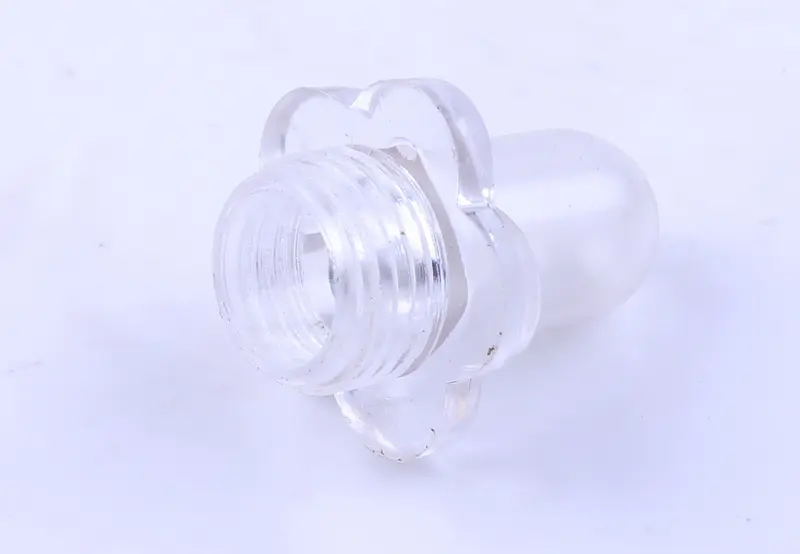

Конструкция включает прозрачную закрытую часть, наружный резьбовой участок и фигурный опорный фланец. Такое исполнение рассчитано на установку непосредственно в соответствующую часть датчика. Стекло не является датчиком в сборе и само по себе не измеряет давление: его выбирают для ремонта прибора, у которого исправны остальные детали, но повреждена, утрачена или стала непригодной прозрачная корпусная часть.

Назначение и совместимость

Основной ориентир при подборе — обозначение двигателя ZS/ZH1100. Для этой серии характерны одноцилиндровое четырехтактное дизельное исполнение, водяное охлаждение, номинальная мощность 15 л. с. и диаметр цилиндра 100 мм. Такие двигатели применяются на различных моделях тяжелых мотоблоков и мототракторов. Название марки техники не следует использовать как единственный критерий: одна и та же машина могла выпускаться с разными двигателями и вариантами приборов.

Заявленная общая длина детали составляет 31 мм, масса — 4 г. Эти параметры помогают отличить ее от похожих стекол для двигателей других серий. Перед покупкой необходимо сопоставить старую деталь по общей длине, диаметру и профилю резьбы, форме опорного фланца, глубине посадки и очертаниям закрытой части. Совпадение надписи ZS1100 или ZH1100 на двигателе существенно сужает выбор, однако окончательное соответствие определяется конструкцией установленного указателя давления масла.

Когда требуется замена

Новое стекло требуется при трещинах, сколах, помутнении, повреждении резьбовой части либо деформации фланца. Трещина или сломанная посадка не позволяют детали нормально удерживаться в корпусе. Помутневшая поверхность затрудняет считывание состояния указателя, а поврежденная резьба повышает риск перекоса при монтаже. Если одновременно повреждены корпус, внутренний индикатор или присоединительная часть самого датчика, следует оценивать состояние прибора целиком, поскольку установка одного стекла не устраняет неисправности остальных компонентов.

Что проверить перед установкой

• Модель двигателя: обозначение должно соответствовать серии ZS/ZH1100.
• Размер: заявленная длина 31 мм должна совпадать с параметрами снятой детали.
• Посадка: сравните диаметр, шаг и профиль резьбы, форму фланца и глубину вворачивания.
• Состояние датчика: корпус и внутренний указатель должны быть пригодны для дальнейшей работы.
• Поверхности сопряжения: резьба и посадочное место не должны иметь обломков старой детали, грязи или повреждений.

Установка и проверка

Работу выполняют на остановленном и остывшем двигателе. Перед демонтажем очищают участок вокруг указателя, чтобы загрязнения не попали внутрь его корпуса. Старое стекло снимают аккуратно, после чего проверяют резьбу и удаляют оставшиеся фрагменты. Новую пластиковую деталь сначала наживляют рукой без перекоса. Если резьба не входит свободно с первых витков, положение корректируют, а не прикладывают дополнительное усилие. Точный способ фиксации и необходимость уплотнения определяются конструкцией установленного датчика и руководством по обслуживанию техники.

После монтажа стекло должно располагаться ровно, не иметь люфта и обеспечивать нормальный обзор индикаторной части. При первом запуске проверяют посадку и работу указателя. Эта деталь подходит для целевого ремонта механического датчика на двигателе ZS/ZH1100, когда требуется восстановить его прозрачную корпусную часть с сохранением исправных компонентов прибора.
