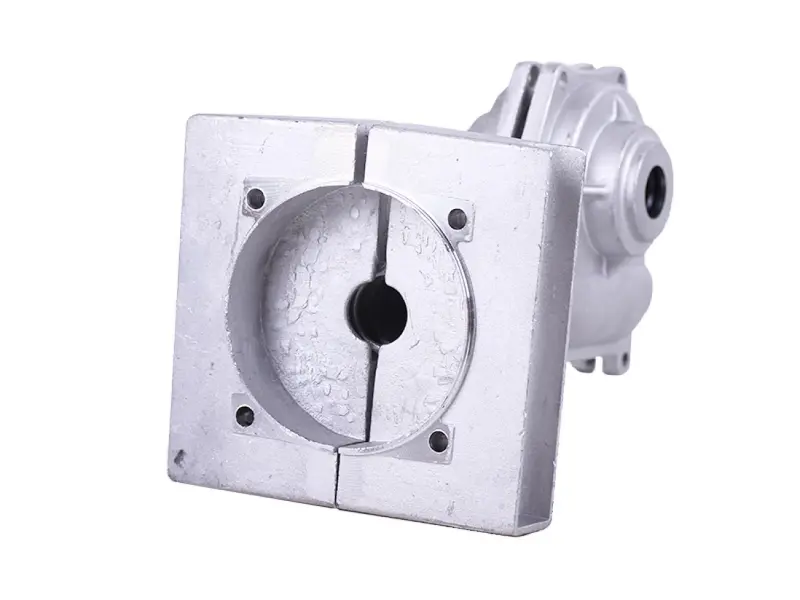

Корпус редуктора культиватора 52 см³, комплект из 2 частей

Корпус редуктора для культиватора 52 см³

Деталь предназначена для ремонта трансмиссии бензинового культиватора с двигателем 52 см³. Корпус служит основой для сборки редуктора: в нем размещаются и удерживаются в заданном положении сопряженные детали передачи, а предусмотренные отверстия обеспечивают установку валов и крепление собранного механизма. Такая запчасть нужна при трещинах, деформации, повреждении крепежных точек или износе посадочных мест старого корпуса, когда дальнейшая эксплуатация редуктора приводит к люфту, перекосу и постороннему шуму.

Конструкция и комплектация

Комплект состоит из двух половин — правой и левой. После соединения они образуют закрытый корпус с центральными отверстиями под сопрягаемые детали редуктора. Разъемная конструкция позволяет собрать внутреннюю часть механизма и правильно расположить ее между половинами. На передней плоскости предусмотрены четыре крепежных отверстия, а наружные ребра задней части повышают жесткость отливки. В комплект заявлены именно две части корпуса; валы, шестерни, подшипники, уплотнения и крепеж следует подбирать отдельно по устройству ремонтируемого редуктора.

Подтвержденные параметры

• Назначение: редуктор бензинового культиватора.
• Совместимая техника: культиваторы 52 см³ и аналогичные легкие модели при полном совпадении конструкции.
• Комплектация: правая и левая части корпуса.
• Общие габариты: 210 × 125 × 130 мм.
• Масса комплекта: 1,28 кг.
• Страна изготовления: Китай.

Как проверить совместимость

Одинаковый объем двигателя не означает автоматической взаимозаменяемости деталей: культиваторы одной мощности могут комплектоваться разными вариантами редуктора. Перед заказом сопоставьте старый корпус с этой моделью по общей форме, габаритам 210 × 125 × 130 мм, расположению линии разъема, конфигурации передней площадки, числу и положению крепежных отверстий, диаметрам отверстий под валы и посадкам под внутренние детали. Также проверьте направление и высоту выходного вала относительно крепления редуктора. Если хотя бы одна посадка или крепежная точка не совпадает, устанавливать корпус с усилием или дорабатывать отверстия не следует.

Рекомендации по ремонту

Перед сборкой разберите редуктор и оцените состояние валов, зубчатой пары, подшипников, втулок и уплотнений. Поврежденный корпус нередко сопровождается износом сопряженных деталей, поэтому повторное использование компонентов с заметным люфтом может ухудшить результат ремонта. Очистите плоскости соединения и посадочные места от загрязнений и остатков старого уплотнения. Внутренние детали должны входить в предусмотренные посадки без перекоса, ударной нагрузки и принудительного растачивания.

Половины корпуса соединяют после правильного размещения всех деталей редуктора. Крепеж затягивают равномерно, постепенно чередуя противоположные точки, чтобы не перекашивать разъем. Тип уплотнения, смазочный материал, количество смазки и усилие затяжки выбирают по сервисным требованиям конкретного культиватора. После сборки вал должен вращаться без закусывания и выраженного поперечного люфта. До установки фрез полезно выполнить краткую проверку механизма без нагрузки и убедиться, что соединение корпуса остается плотным, а редуктор работает без необычного шума.
