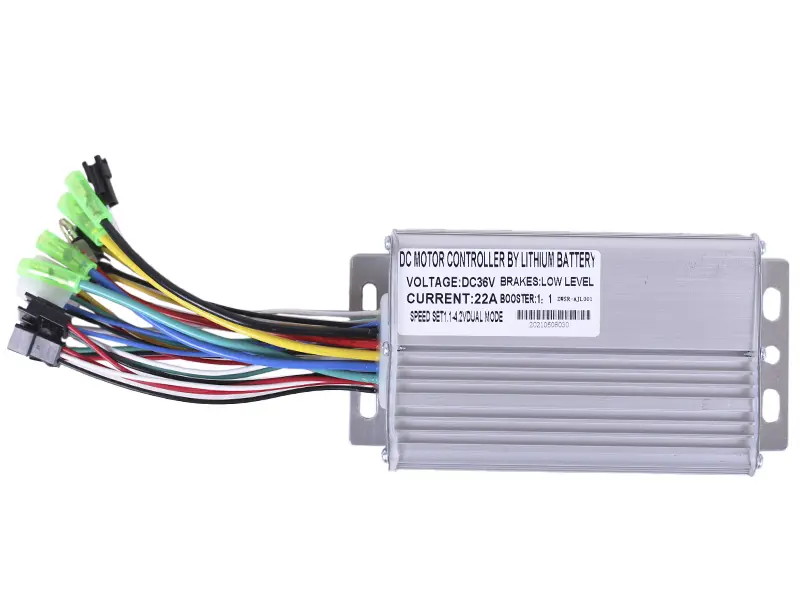

Контроллер 36V 22А для электровелонабора 500W

Контроллер 36V 22А для электровелонабора 500W

Контроллер предназначен для управления мотор-колесом в электровелонаборе с номинальным напряжением 36V и мощностью 500W. Он связывает аккумулятор, двигатель и органы управления велосипеда: принимает команды от ручки газа или датчика педалирования PAS и регулирует подачу энергии на мотор. Ток 22А определяет нагрузочную конфигурацию устройства и должен учитываться вместе с параметрами аккумулятора, системы управления батареей и двигателя.

Модель поддерживает управляющий сигнал скорости в диапазоне 1–4,2V и низкоуровневый вход тормоза. При подключении совместимых тормозных ручек этот вход используется для отключения тяги во время торможения. На корпусе также указана работа в режиме Dual Mode. Ребристый металлический корпус увеличивает площадь отвода тепла, а боковые монтажные проушины позволяют надежно закрепить контроллер на раме, площадке или внутри подходящего отсека электровелосипеда.

Что проверить при подборе

• Напряжение: контроллер рассчитан на систему 36V. Номинальное напряжение аккумулятора, двигателя и остальных подключаемых компонентов должно соответствовать этому значению.
• Мощность мотор-колеса: товар предназначен для комплекта 500W. Устанавливать его вместо контроллера с другими параметрами без проверки всей конфигурации не следует.
• Ток: значение 22А необходимо сопоставить с допустимым током аккумулятора и его платы управления. Батарея должна быть рассчитана на нагрузку электропривода.
• Тормозной вход: требуется совместимость с низкоуровневым сигналом отключения мотора. Высокоуровневая схема тормозных датчиков не является прямой заменой.
• Разъёмы и распиновка: сравните форму штекеров, количество контактов, назначение проводов и порядок выводов со старым контроллером или схемой конкретного набора. Совпадение цветов проводов само по себе не подтверждает совместимость.
• Органы управления: отдельно проверьте подключение ручки газа, PAS, панели управления и датчиков двигателя. Разные контроллеры с одинаковыми значениями 36V, 22А и 500W могут иметь неодинаковые интерфейсы.

Практическая польза конструкции

• Низкоуровневый тормозной вход отключает тягу по команде совместимой тормозной ручки, поэтому мотор не продолжает получать управляющий сигнал при торможении.
• Ребристая поверхность корпуса помогает отводить выделяемое электроникой тепло, если контроллер установлен в месте с нормальной циркуляцией воздуха.
• Монтажные проушины удерживают корпус неподвижно и позволяют разгрузить жгут проводов от натяжения и постоянных перегибов.

Установка и первичная проверка

Монтаж выполняют при полностью отключенном аккумуляторе. Сначала контроллер фиксируют в сухом, защищенном от ударов и брызг месте, оставляя вокруг ребристого корпуса пространство для охлаждения. Затем по схеме именно вашего электровелонабора подключают питание, мотор, датчики, ручку газа, PAS, тормозные входы и панель управления. Нельзя соединять неизвестные штекеры только по сходству корпуса или цвету изоляции: перед включением необходимо проверить назначение контактов и полярность.

После подключения осмотрите кабели в местах выхода из корпуса, исключите натяжение, пережатие рамой и контакт с колесом, цепью либо подвижными деталями. Первое включение удобно проводить с вывешенным ведущим колесом и без резкой подачи газа. Проверьте плавный запуск мотор-колеса, работу PAS, ручки газа и отключение тяги тормозными ручками. Если двигатель не запускается, вращается рывками или управление работает неправильно, до замены контроллера нужно проверить заряд аккумулятора, соединения, распиновку, тормозной сигнал и датчики мотор-колеса. Такой порядок помогает отличить неисправность блока управления от проблемы в проводке или другом компоненте набора.
