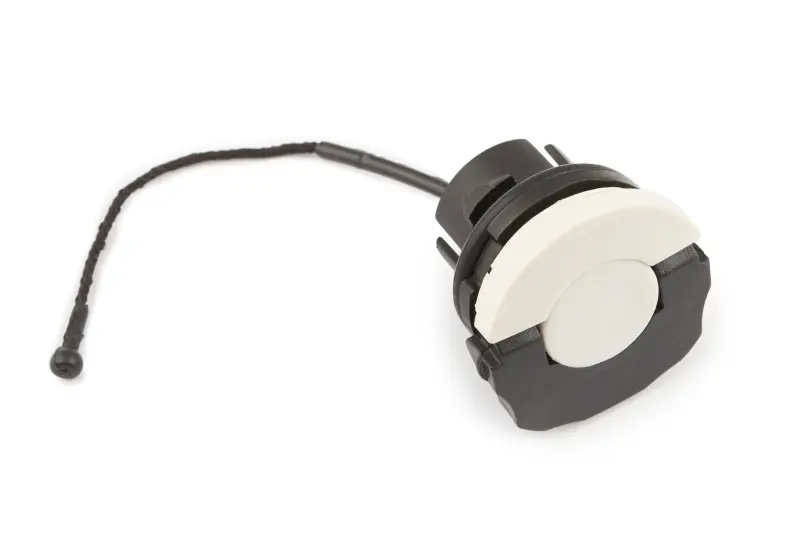

Крышка топливного или масляного бака бензопил Stihl MS 181–880 с фиксатором

Крышка бака для бензопил Stihl MS

Крышка предназначена для закрытия заливной горловины топливного или масляного бака бензопилы — конкретное назначение зависит от модели и исполнения корпуса. Деталь подходит для ремонта техники, у которой штатная крышка повреждена, плохо фиксируется либо перестала плотно прилегать к горловине. В перечень совместимых моделей входят Stihl MS 181, MS 211, MS 210, MS 230, MS 250, MS 260 и MS 880, однако перед заказом необходимо определить, для какого именно бака и варианта пилы требуется запчасть.

Конструкция и назначение

Крышка выполнена в формате быстродействующего поворотного затвора с откидной рукояткой. Для открытия и закрытия не нужен отдельный ключ: поднятая рукоятка позволяет повернуть механизм, а после фиксации складывается в корпус. Гибкий удерживающий ремешок соединяет крышку с баком, поэтому после снятия она остается рядом с горловиной и не теряется во время заправки или обслуживания.

Основная задача детали — плотно закрывать емкость и отделять ее содержимое от пыли, опилок и другого загрязнения снаружи. Исправная посадка также препятствует подтеканию топлива или цепного масла через заливную горловину. Замена требуется при трещинах корпуса, повреждении запирающих выступов, деформации уплотняющей части, ослаблении поворотного механизма или невозможности надежно зафиксировать крышку.

Что проверить при подборе

• Назначение горловины. На разных моделях крышка одного типа может применяться на топливном либо масляном баке. У некоторых пил эти две горловины имеют разные размеры.
• Форму посадочной части. Сравните расположение запирающих выступов, глубину посадки и конфигурацию нижней части со снятой деталью.
• Тип затвора. Эта версия рассчитана на поворотную фиксацию приблизительно на четверть оборота и не заменяет обычную резьбовую крышку.
• Исполнение пилы. В пределах одной модели встречаются варианты баков и крышек с установочными обозначениями либо без них, поэтому одного номера модели не всегда достаточно.
• Состояние горловины. Кромка, ответные пазы и посадочная поверхность бака не должны иметь повреждений, мешающих правильной фиксации.

Установка и контроль закрытия

Перед установкой очистите крышку и участок вокруг горловины, не допуская попадания опилок внутрь бака. Поднимите рукоятку, ровно установите деталь в посадочное отверстие и совместите установочные обозначения, если они предусмотрены на конкретной пиле. Прижмите крышку и поверните до положения фиксации, затем полностью сложите рукоятку. Она должна располагаться заподлицо с верхней частью корпуса, а крышка — сидеть ровно, без перекоса и свободного хода.

Если механизм не поворачивается с обычным усилием, не следует подгонять деталь силой или дорабатывать запирающие выступы. Такая ситуация обычно указывает на несовпадение версии крышки и горловины либо на неправильное исходное положение затвора. После установки проверьте прилегание по всему периметру и отсутствие следов жидкости вокруг бака.

Практические преимущества

• Откидная рукоятка позволяет открывать и закрывать бак без отдельного инструмента, упрощая регулярную заправку и долив цепного масла.
• Поворотный затвор обеспечивает четкую механическую фиксацию при правильном совпадении крышки с горловиной.
• Удерживающий ремешок оставляет снятую крышку соединенной с пилой, снижая вероятность ее потери на рабочей площадке.
• Плотная посадка защищает содержимое бака от опилок и помогает устранить подтекание, вызванное неисправностью старой крышки.

Для безошибочного выбора сопоставьте новую деталь со старой крышкой и самой горловиной, уделив внимание размеру, форме нижней части и расположению фиксаторов. Особенно важна такая проверка для MS 210, MS 230 и MS 250, где крышки топливного и масляного баков могут различаться.
