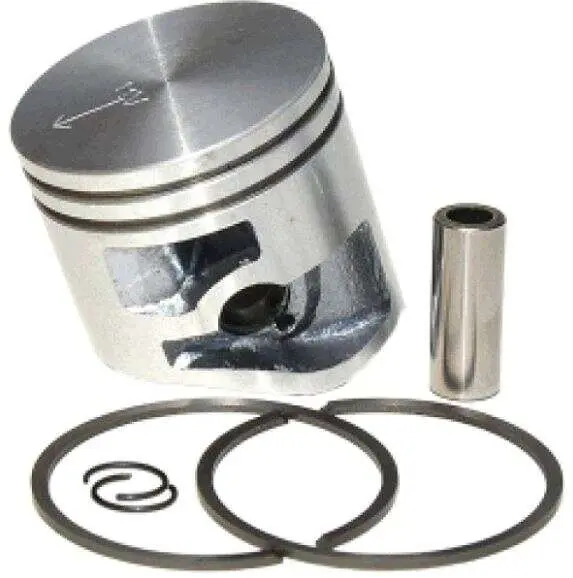

Поршневой комплект KZ для бензопилы STIHL MS 441, 50 мм

Поршневой комплект KZ для STIHL MS 441

Комплект предназначен для ремонта цилиндро-поршневой группы бензопилы STIHL MS 441. Поршень имеет номинальный диаметр 50 мм и поставляется с двумя поршневыми кольцами, пальцем и двумя стопорными кольцами. Такой набор позволяет заменить связанные детали одного соединения, не подбирая кольца и палец по отдельности.

Назначение поршня

Во время работы двигателя поршень перемещается внутри цилиндра, участвует в сжатии топливовоздушной смеси и через палец передает усилие шатуну. Поршневые кольца устанавливаются в две канавки на корпусе поршня, прилегают к поверхности цилиндра и участвуют в поддержании компрессии. Палец соединяет поршень с шатуном, а стопорные кольца фиксируют его от осевого смещения.

Замена поршня требуется при задирах на юбке, повреждении днища, износе канавок под кольца или других дефектах, обнаруженных после разборки двигателя. Поводом для диагностики также могут быть снижение компрессии, затрудненный запуск, потеря тяги либо посторонний металлический звук. Эти симптомы не указывают только на одну неисправность, поэтому перед ремонтом необходимо проверить состояние цилиндра, колец, пальца, подшипника верхней головки шатуна и остальных деталей моторной группы.

Состав и конструктивные особенности

• Поршень диаметром 50 мм — рассчитан на цилиндр соответствующего номинального размера в бензопиле MS 441.
• Два поршневых кольца — устанавливаются в предусмотренные на поршне канавки и работают совместно с поверхностью цилиндра.
• Поршневой палец — служит для шарнирного соединения поршня с шатуном.
• Два стопорных кольца — удерживают палец в посадочном отверстии после правильной установки.
• Стрелка на днище — задает направление монтажа; положение поршня выбирают согласно ремонтной схеме двигателя MS 441.

Как проверить совместимость

Основные критерии выбора — модель бензопилы STIHL MS 441 и диаметр поршня 50 мм. Одного совпадения диаметра недостаточно: перед установкой следует сопоставить новый и демонтированный поршни по общей высоте, положению пальца, форме юбки, расположению окон и канавок, количеству колец и конфигурации днища. Палец должен соответствовать посадочным местам поршня и шатуна, а кольца — своим канавкам по диаметру и толщине.

Обозначения MS 441, MS 441 C-M и другие исполнения одной серии могут относиться к разным вариантам комплектации пилы. Поэтому при подборе учитывают полное обозначение модификации и фактические параметры установленной цилиндро-поршневой группы. Если двигатель ранее ремонтировался, ориентироваться только на название модели нельзя: в нем уже могли быть установлены детали другого исполнения.

Подготовка и установка

До сборки цилиндр очищают и осматривают на наличие задиров, выработки и повреждений покрытия. Установка нового поршня в поврежденный или не соответствующий размеру цилиндр не устраняет причину потери компрессии и может привести к повторному повреждению деталей. Также проверяют свободное состояние кольцевых канавок, посадку пальца, исправность шатунного соединения и отсутствие загрязнений внутри картера.

Кольца устанавливают без чрезмерного растяжения, совмещая их замки с предусмотренными фиксаторами в канавках. Стопорные кольца должны полностью войти в свои посадочные места. Направление стрелки на днище, порядок сборки, допустимые зазоры и способ смазки при монтаже определяют по сервисной документации для конкретного исполнения MS 441. При отсутствии опыта разборку и сборку двигателя лучше поручить специалисту по бензоинструменту.

Комплект подходит для планового восстановления бензопилы после точной дефектовки цилиндро-поршневой группы. Тщательная проверка размера, геометрии и состояния сопряженных деталей до начала сборки помогает избежать ошибочного подбора и повторной разборки двигателя.
