Поршневой комплект KZ для бензопилы Stihl MS 440, Ø50 мм, палец 12 мм

Поршневой комплект KZ для Stihl MS 440 — Ø50 мм, палец 12 мм

Комплект предназначен для ремонта цилиндро-поршневой группы бензопилы Stihl MS 440. Поршень перемещается внутри цилиндра, участвует в сжатии топливовоздушной смеси и через палец передает усилие на шатун. От состояния этой пары зависят компрессия, уверенный запуск двигателя и способность пилы сохранять тягу под нагрузкой. Деталь выбирают для восстановления мотора после износа или повреждения штатного поршня при условии, что цилиндр соответствует диаметру 50 мм и пригоден для дальнейшей эксплуатации.

Основные параметры этой версии — диаметр поршня 50 мм и диаметр поршневого пальца 12 мм. Оба размера нужно проверять до разборки или непосредственно по снятым деталям. Совпадения только по названию модели недостаточно: геометрия поршня, размер пальца и состояние цилиндра должны соответствовать ремонтируемому двигателю. Особенно внимательно следует относиться к пилам семейства 044: для ранних модификаций встречаются варианты с пальцем 10 мм, тогда как этот комплект рассчитан именно на 12-миллиметровое исполнение.

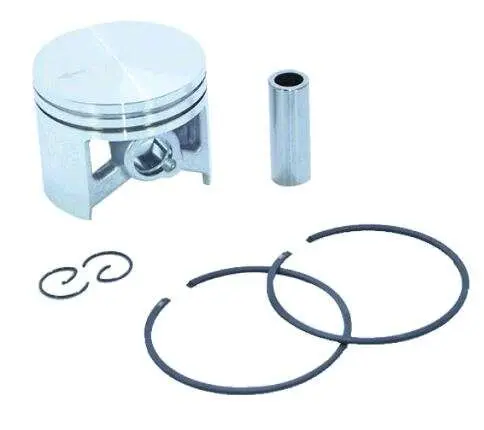

Состав и назначение деталей

• Поршень Ø50 мм работает в цилиндре и воспринимает давление газов во время рабочего хода.
• Два поршневых кольца устанавливаются в канавки поршня и обеспечивают уплотнение между ним и стенкой цилиндра.
• Палец Ø12 мм соединяет поршень с верхней головкой шатуна.
• Два стопорных кольца фиксируют палец от осевого смещения после сборки.

Такой набор позволяет заменить взаимосвязанные детали поршневой группы одновременно. Это практично при ремонте после появления задиров, прогара днища, износа канавок или снижения компрессии. Новый поршень не устраняет причину повреждения сам по себе, поэтому перед сборкой необходимо проверить цилиндр, подшипник верхней головки шатуна, состояние шатуна и отсутствие посторонних частиц в картере.

Что проверить при выборе

• точное обозначение модели бензопилы — Stihl MS 440;
• внутренний диаметр штатного цилиндра и требуемый диаметр поршня — 50 мм;
• диаметр снятого поршневого пальца — для этой версии нужен размер 12 мм;
• форму днища, расположение окон, канавок и стопоров колец в сравнении со старым поршнем;
• состояние цилиндра: глубокие задиры, сколы покрытия или заметная выработка требуют отдельной оценки перед установкой нового комплекта.

Поводом для диагностики поршневой группы могут быть ухудшение запуска, потеря тяги, снижение компрессии, механический шум или следы повреждений, обнаруженные после снятия цилиндра. Эти признаки не всегда вызваны только поршнем, поэтому решение о замене принимают после осмотра сопряженных деталей. Если цилиндр сохранил рабочую поверхность и допустимую геометрию, комплект подходит для восстановления поршневой части без приобретения полного цилиндрового набора.

Рекомендации по установке

Монтаж требует разборки двигателя и точного соблюдения сервисной последовательности для MS 440. Перед установкой очищают посадочные места, проверяют кольцевые канавки и убеждаются, что кольца свободно размещаются на своих местах. Палец устанавливают без ударной нагрузки, а оба стопорных кольца полностью заводят в предусмотренные канавки. Поршень необходимо ориентировать так же, как штатную деталь, с учетом расположения впускного и выпускного окон цилиндра.

После сборки коленчатый вал должен проворачиваться плавно, без закусывания и постороннего контакта. До запуска проверяют герметичность соединений, исправность подачи топлива и смазки, а также причину предыдущего повреждения. Правильный подбор по диаметру 50 мм, пальцу 12 мм и модели MS 440 помогает вернуть двигателю необходимое уплотнение и нормальную передачу усилия.
