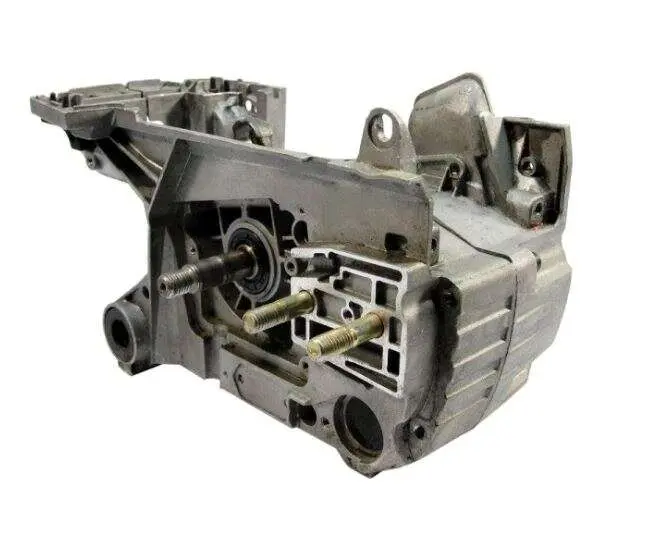

Картер с коленвалом KZ для бензопил Goodluck GL4500/5200

Картер с коленвалом KZ для Goodluck GL4500/5200

Комплект предназначен для ремонта нижней части двигателя бензопил Goodluck GL4500 и GL5200. Он объединяет картер и коленчатый вал — основные детали, вокруг которых собираются цилиндро-поршневая группа и сопряженные механизмы пилы. Такой вариант подходит для восстановления двигателя после повреждения корпуса, посадочных мест или коленвала, когда использование прежних деталей уже не позволяет правильно собрать и герметизировать мотор.

Назначение картера и коленвала

Картер образует корпус нижней части двигателя, размещает коленчатый вал и обеспечивает его правильное положение относительно цилиндра. Внутренняя полость участвует в работе двухтактного двигателя, поэтому состояние соединяемых поверхностей и мест установки уплотнений непосредственно влияет на стабильность мотора. Трещины, деформация корпуса, поврежденные посадки либо нарушение герметичности стыка могут сопровождаться затрудненным запуском, нестабильными оборотами, подсосом воздуха и ускоренным износом сопряженных деталей.

Коленвал преобразует возвратно-поступательное движение поршня во вращение, которое передается на механизм привода цепи. Поставка картера вместе с коленвалом удобна при комплексном ремонте: не требуется оставлять старый вал, если его шейки, резьбы, шатунное соединение или посадочные зоны имеют недопустимый износ. При этом подшипники, сальники, прокладки и другие детали следует подбирать отдельно, если их наличие не оговорено в составе конкретного заказа.

Что проверить перед выбором

Обозначения GL4500 и GL5200 используются у бензопил близкой конструкции, однако у техники разных выпусков встречаются изменения отдельных креплений и сопряжений. Перед установкой картер необходимо сопоставить со снятым корпусом и остальными деталями двигателя. Проверка по одному названию модели не заменяет сравнение фактической конфигурации.

• Модель пилы: деталь рассчитана на Goodluck GL4500 и GL5200; для других серий совместимость должна определяться отдельно.
• Форма корпуса: должны совпадать контуры, расположение отверстий, опор и мест соединения с рукояткой и внешними деталями пилы.
• Крепление цилиндра: сравните расположение шпилек, посадочную плоскость и конфигурацию переходов со старым картером.
• Выходы коленвала: проверьте стороны установки маховика и сцепления, диаметр посадок, резьбу и длину выступающих участков.
• Сопряженные детали: заранее убедитесь, что имеющиеся цилиндр, подшипники, уплотнения, маховик, сцепление и масляный насос соответствуют выбранной конфигурации.

Установка при ремонте двигателя

Монтаж требует разборки бензопилы и точной сборки двигателя. До начала работ проверяют цилиндр, поршень, подшипники, сальники и детали шатунного механизма: поврежденные компоненты нельзя переносить в новый корпус. Соединяемые поверхности очищают от остатков старой прокладки и герметизирующего состава, не повреждая плоскости. Коленвал должен вращаться свободно, без перекоса, заеданий и ощутимого радиального люфта.

После сборки необходимо проверить герметичность картера, правильность положения коленвала и отсутствие контакта вращающихся частей с корпусом. Крепеж затягивают равномерно с усилием, предусмотренным для конкретной модификации пилы. Затем устанавливают цилиндро-поршневую группу, систему зажигания, сцепление и остальные снятые компоненты. Если нет инструмента для запрессовки подшипников, центровки вала и проверки герметичности, установку лучше поручить мастеру по бензоинструменту.

Картер с коленвалом KZ выбирают для капитального восстановления Goodluck GL4500/5200, когда локальный ремонт прежнего корпуса или повторное использование изношенного вала нецелесообразны. Тщательное сравнение со снятой деталью и проверка всех сопряжений до окончательной сборки помогают избежать повторной разборки двигателя.
