Патрубок-крепление воздушного фильтра и карбюратора Goodluck GL 3800

Патрубок-крепление воздушного фильтра и карбюратора Goodluck GL 3800

Деталь предназначена для ремонта впускной системы бензопилы Goodluck GL 3800. Она служит соединительной и монтажной частью в зоне карбюратора и воздушного фильтра: удерживает сопрягаемые компоненты в предусмотренном положении и образует проход между карбюратором и двигателем. Это именно патрубок-держатель, а не карбюратор в сборе, поэтому он подходит для случаев, когда сам механизм подачи топлива исправен, но повреждена деталь его крепления или впускного соединения.

Назначение и конструкция

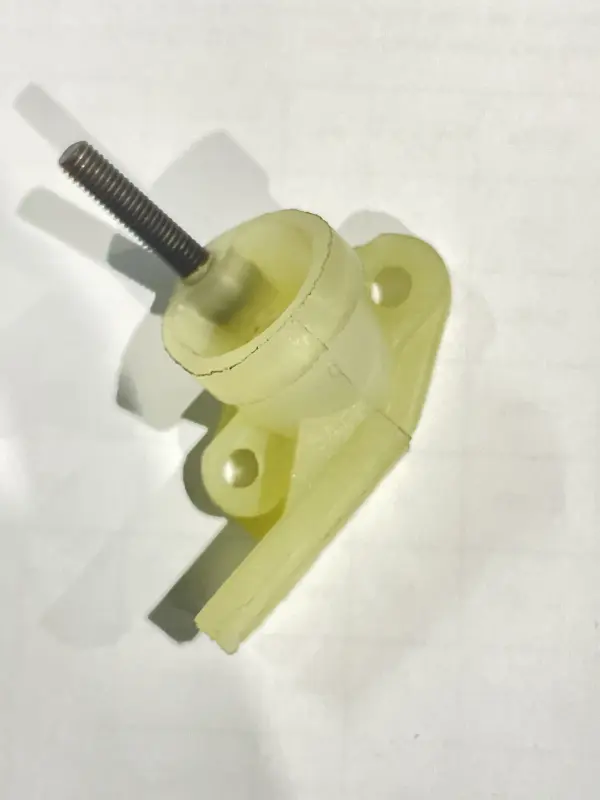

Корпус имеет центральный цилиндрический канал, монтажную площадку с двумя ушками под крепеж и резьбовую шпильку. От площадки отходит удлиненная часть сложной формы. Такое исполнение рассчитано на определенное взаимное положение фильтра, карбюратора и соседних деталей корпуса пилы. При монтаже важно сохранить штатную ориентацию патрубка: поворот или перекос может помешать установке карбюратора, фильтра либо наружных элементов корпуса.

Через центральный проход поток после карбюратора направляется к двигателю. Поэтому состояние сопрягаемых поверхностей и отсутствие трещин в корпусе имеют практическое значение. Поврежденный патрубок, ослабленное крепление или неплотное прилегание способны нарушить герметичность впуска. В такой ситуации регулировка или очистка карбюратора не устраняет причину неисправности, пока дефектная соединительная деталь остается на месте.

Замена может потребоваться после механического повреждения, появления трещины возле отверстий или центральной части, деформации посадочной площадки, повреждения шпильки либо утраты надежной фиксации карбюратора и фильтра. Перед покупкой полезно демонтировать старый патрубок и определить, относится ли проблема к его корпусу, крепежу или прилегающим уплотнениям.

Как правильно подобрать деталь

Заявленная совместимость относится к бензопиле Goodluck GL 3800. Обозначение модели следует проверять полностью: детали для внешне похожих бензопил могут отличаться формой основания, направлением канала, расположением отверстий и шпильки. Совпадение только рабочего объема двигателя или общего вида пилы не подтверждает взаимозаменяемость.

Сравните старую деталь с новой по числу и расположению монтажных отверстий, форме площадки, положению резьбовой шпильки, направлению удлиненной части и конфигурации центрального прохода. Также проверьте, с какой стороны устанавливаются карбюратор и фильтр, как патрубок располагается относительно корпуса и не мешает ли соседним тягам, трубкам и кожуху. Такое сравнение особенно важно, если бензопила ранее ремонтировалась и на ней могли быть установлены компоненты другой модификации.

Патрубок приобретается как отдельная корпусная деталь. Карбюратор, воздушный фильтр, прокладки, трубки и крепеж не следует считать частью набора без отдельного указания. До начала ремонта оцените состояние этих компонентов, чтобы заранее определить, какие из них можно использовать повторно.

Рекомендации по установке

Работы выполняют на остановленной и остывшей бензопиле. Перед разборкой снимают колпачок свечи зажигания, освобождают доступ к воздушному фильтру и карбюратору, а затем запоминают положение трубок и тяг управления. Топливо не должно попадать на рабочую поверхность, поэтому пилу подготавливают к разборке с учетом расположения бака и топливных шлангов.

После снятия старой детали очищают посадочные поверхности от загрязнений и остатков прежних уплотнений. Новый патрубок устанавливают без перекоса, совмещая отверстия, центральный канал и сопрягаемые плоскости. Крепеж затягивают равномерно: чрезмерное усилие на ушках или шпильке может повредить корпус, а слабая затяжка не обеспечит стабильного положения карбюратора.

При сборке проверяют свободное перемещение тяг, правильное подключение трубок, посадку воздушного фильтра и отсутствие зазоров между соединенными деталями. После завершения ремонта бензопилу сначала запускают в контролируемых условиях и оценивают устойчивость крепления, холостой ход и реакцию двигателя на газ. Если сохраняются признаки подсоса воздуха или нестабильная работа, необходимо повторно проверить сопряжения и состояние уплотнений.
