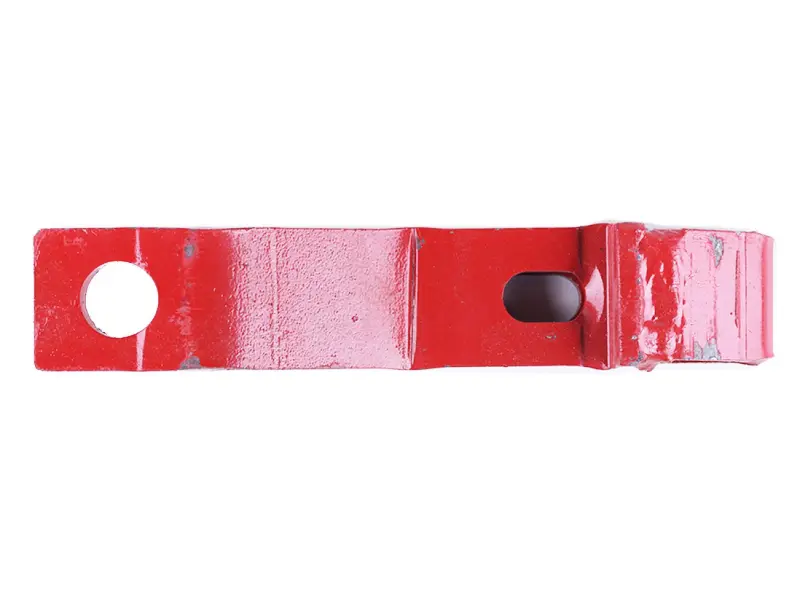

Защелка предохранителя Z069 для роторной косилки

Защелка предохранителя Z069 для роторной косилки

Защелка Z069 применяется в предохранительном узле роторной косилки серии Z-069 и фиксирует механизм в рабочем положении. Это отдельная ремонтная деталь для замены штатной защелки, которая погнулась, получила повреждение в зоне крепления или перестала надежно удерживать узел. Ее установка позволяет восстановить правильную сборку и работу предохранительного механизма без подбора универсальной детали для другой техники.

Предохранительный механизм нужен при встрече косилки с препятствием: он позволяет машине отклониться, после чего косилка возвращается в рабочее положение, а защита снова фиксируется. Защелка непосредственно участвует в этой фиксации, поэтому ее форма, положение и состояние креплений имеют значение для работы всего узла. Деталь следует менять не только при заметной деформации, но и тогда, когда она устанавливается с перекосом, не удерживает механизм в заданном положении либо отличается по контуру от исправной штатной защелки.

Подбор детали

Защелка предназначена для роторной косилки Z-069, в том числе применяется на WIRAX Z-069. При подборе учитывайте исполнение именно вашей машины: у разных модификаций, а также у косилок после ремонта или предыдущей замены узлов схема крепления может отличаться. Одного совпадения серии недостаточно — необходимо сопоставить конфигурацию предохранительного узла и форму снятой детали.

Общая длина защелки составляет 225 мм, ширина — 42 мм, вес — 1055 г. В конструкции предусмотрены монтажные отверстия, а внешняя форма рассчитана на установку в штатное место. Перед заказом измерьте демонтированную защелку и сравните не только длину и ширину, но и расположение отверстий, форму выреза, направление изгибов и рабочие поверхности. Такой порядок особенно важен, если косилка ремонтировалась, получила нестандартную доработку или на ней ранее меняли предохранительный механизм.

Когда требуется замена

• защелка погнута и не устанавливается в штатное положение;
• зона крепления повреждена или не обеспечивает правильную посадку;
• предохранительный механизм не удерживается в рабочем положении;
• форма установленной детали не соответствует исправной штатной защелке;
• при обслуживании выявлен перекос или неправильная совместная работа элементов узла.

Характеристики

• тип детали: защелка предохранителя;
• назначение: фиксация предохранительного механизма;
• применение: роторная косилка серии Z-069;
• каталожное обозначение: Z069;
• общая длина: 225 мм;
• ширина: 42 мм;
• вес: 1055 г;
• исполнение: отдельная деталь с монтажными отверстиями.

Установка и проверка

Перед установкой очистите посадочные места от загрязнений. Осмотрите сопрягаемый крепеж и сам предохранительный механизм: поврежденные или неправильно расположенные элементы могут мешать нормальной посадке новой защелки. Устанавливайте деталь без перекоса, сохраняя штатное положение всех элементов узла. После сборки убедитесь, что защелка взаимодействует с механизмом правильно и фиксирует его в рабочем положении.

Если демонтированная деталь отсутствует, крепление отличается от штатного или косилка имеет нестандартную доработку, предварительно сопоставьте фактическую конфигурацию узла с документацией на вашу технику. Для надежного подбора должны совпасть размеры, контур, изгибы, расположение монтажных отверстий и рабочие поверхности. Защелка Z069 предназначена для конкретного предохранительного узла и не рассматривается как универсальная замена для роторных косилок произвольной конструкции.
