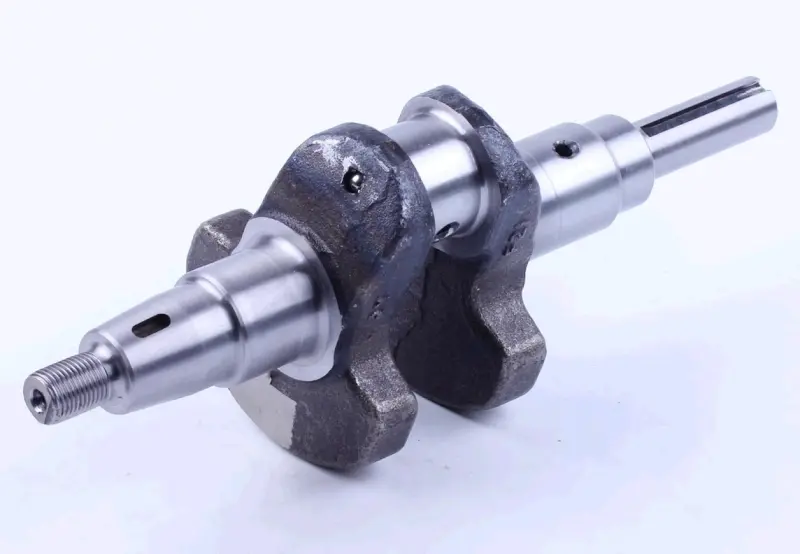

Коленвал двигателя 178F 6 л.с. под шпонку Ø20 мм

Коленвал двигателя 178F 6 л.с. под шпонку Ø20 мм

Коленчатый вал предназначен для ремонта одноцилиндрового дизельного двигателя 178F мощностью 6 л.с., применяемого на мотоблоках и другой малой сельскохозяйственной технике. Деталь относится к кривошипно-шатунному механизму: она воспринимает усилие от поршня через шатун, преобразует возвратно-поступательное движение во вращение и передает крутящий момент дальше на привод. Исправное состояние коленвала необходимо для ровного вращения, правильного взаимодействия шатуна и стабильной работы двигателя под нагрузкой.

Конструкция и назначение

Коленвал имеет шатунную шейку, коренные опорные поверхности, щеки с противовесами и выходные участки для сопряжения с другими деталями двигателя. Исполнение выходного вала — цилиндрическое, под шпонку, с номинальным диаметром 20 мм. Шпоночное соединение фиксирует установленную деталь относительно вала и передает вращающий момент без свободного проворачивания. На противоположном конце предусмотрен резьбовой участок, входящий в штатную схему сборки двигателя.

Необходимость замены обычно возникает при износе шеек, появлении задиров, повреждении резьбы или шпоночного паза, а также при деформации, вызывающей радиальное либо осевое биение. Характерными поводами для диагностики служат посторонний стук из картера, усилившаяся вибрация, неравномерное вращение и обнаруженный люфт в местах опоры. Похожие признаки могут быть связаны и с шатуном, подшипниками или другими сопряженными деталями, поэтому перед разборкой двигателя следует определить источник неисправности.

Что проверить при подборе

• Модель двигателя: коленвал рассчитан на семейство 178F; обозначение следует сверять с моделью установленного двигателя, а не только с названием мотоблока.
• Диаметр выходного участка: требуемое исполнение — Ø20 мм. Для двигателей 178F встречаются валы других диаметров, поэтому одного совпадения серии недостаточно.
• Тип соединения: этот вариант предназначен для установки сопрягаемой детали через шпонку. Конусное, шлицевое или иное исполнение не является прямой заменой.
• Основные посадки: перед заказом сравните со снятым коленвалом диаметры и ширину шеек, общую длину, расстояния между упорными поверхностями, форму концов, расположение паза и параметры резьбы.
• Сопряженные компоненты: проверьте состояние шатуна, подшипников, втулок, сальников, шпонки и устанавливаемых на вал деталей. Поврежденные посадки способны быстро ухудшить работу нового коленвала.

Установка и обслуживание

Замена требует разборки двигателя, точной проверки зазоров и аккуратной сборки кривошипно-шатунного механизма. Перед монтажом посадочные поверхности очищают от загрязнений и остатков износа, а масляные каналы проверяют на проходимость. Шейки и другие трущиеся поверхности при сборке смазывают моторным маслом, предусмотренным для двигателя. Подшипники и сальники устанавливают без перекоса, после чего контролируют свободное вращение вала и отсутствие заеданий.

Крепеж затягивают в последовательности и с моментом, указанными в сервисных данных конкретной модификации 178F. После сборки необходимо убедиться, что шпонка правильно размещена в пазу, сопрягаемая деталь полностью села на цилиндрический участок, а вал вращается плавно. Точная предварительная сверка размеров особенно важна при ремонте двигателя без полной истории обслуживания: одинаковое обозначение 178F не исключает различий в выходных концах и отдельных посадках.
