Комплект пружин регулятора оборотов 178F/186F (6/9 л.с.) ST-2

Комплект пружин регулятора оборотов 178F/186F ST-2

Комплект предназначен для механизма управления частотой вращения дизельных двигателей 178F мощностью 6 л.с. и 186F мощностью 9 л.с., которые применяются на мотоблоках и другой технике с двигателями этой серии. Пружины взаимодействуют с рычагами регулятора и участвуют в передаче усилия между органом управления и регуляторным механизмом. Исправная связь нужна для того, чтобы рычаг занимал заданное положение и система корректно реагировала на изменение режима работы двигателя.

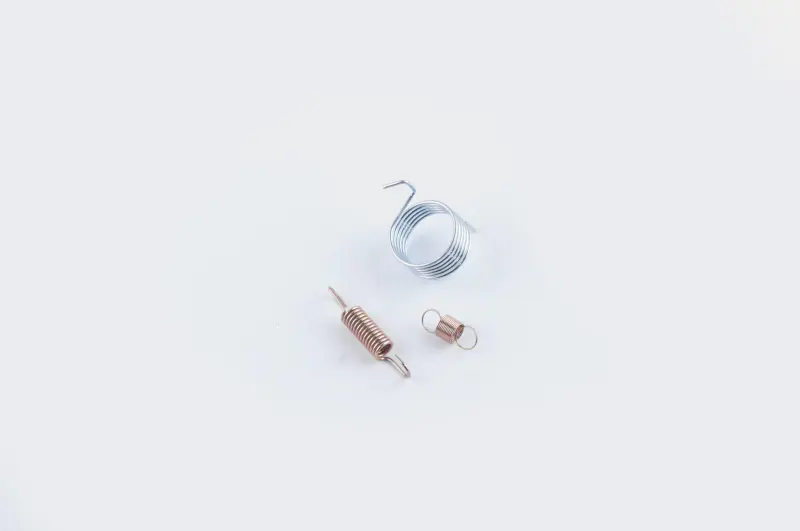

В набор входят три пружины разной формы и размера: крупная пружина кручения с отогнутыми концами, длинная пружина растяжения с крючками и компактная пружина с петлями. Такое исполнение соответствует комплекту деталей для разных точек механизма управления оборотами. Пружины устанавливаются не взаимозаменяемо: каждая занимает свое место и работает с определенными рычагами или тягами. Поэтому при разборке особенно важно сохранить исходную схему соединений и не переставлять детали между позициями.

Совместимость и подбор

• Тип детали: комплект пружин регулятора системы управления оборотами.
• Двигатели: 178F и 186F.
• Класс мощности: 6 л.с. для 178F и 9 л.с. для 186F.
• Исполнение: ST-2.
• Количество: три пружины различной формы.

Обозначение двигателя — основной критерий совместимости, но его одного недостаточно при наличии разных модификаций наружного механизма. Перед заказом сопоставьте старый набор с новым по количеству деталей, диаметру и длине витой части, форме крайних петель и крючков, направлению отогнутых концов и расположению точек крепления. Особенно внимательно сравните крупную торсионную пружину: направление ее концов должно соответствовать рычагам, между которыми она установлена. Если сохранилась только часть старого набора, ориентируйтесь на схему регулятора именно вашей версии двигателя.

Когда комплект требует замены

Проверка пружин уместна при обрыве крючка или петли, заметном растяжении, деформации витков, коррозионном повреждении либо утрате упругости. Косвенными признаками могут быть неполный возврат рычага, запаздывающий отклик на перемещение рукоятки или неправильное удержание выбранного положения. Эти проявления могут иметь и другие причины, поэтому одновременно следует осмотреть тяги, рычаги, отверстия крепления и свободу их перемещения. Замена комплекта не устраняет износ сопряженных деталей, если в соединениях уже появились значительные люфты или заедание.

Установка и проверка

Перед снятием старых пружин зафиксируйте их расположение и точки зацепления. Детали лучше менять последовательно: снять одну пружину, установить соответствующую новую и только затем переходить к следующей. Крючки и петли должны входить в предусмотренные отверстия без принудительного разгибания, а витки — не касаться соседних деталей во всем диапазоне движения рычага. После монтажа проверьте ход механизма вручную при остановленном двигателе: рычаги должны перемещаться свободно, без перекоса, закусывания и соскакивания пружин.

Не изменяйте положение ограничительного винта максимальных оборотов только ради компенсации слабого натяжения: руководство для двигателей этой серии запрещает произвольную перенастройку ограничителя. После установки сначала убедитесь в правильности схемы соединений и возврате рычагов, затем выполните пробный запуск на безопасном режиме. Если двигатель не реагирует на регулятор привычным образом, остановите его и повторно проверьте точки крепления каждой пружины. Комплект ST-2 подходит для планового ремонта механизма управления оборотами на двигателях 178F/186F при полном совпадении исполнения и геометрии деталей.
