Схема электрооборудования мотоцикла Восход-2/2М

Схема электрооборудования мотоцикла Восход-2/2М

Печатная цветная схема помогает разобраться в штатных соединениях электрооборудования мотоцикла при обслуживании, поиске неисправности или восстановлении проводки. На одном листе собраны расположение основных приборов, маршруты проводов, нумерация компонентов и пояснения к обозначениям. Такой формат удобен в гараже и мастерской: нужное соединение можно проследить от потребителя до переключателя, генератора или другого связанного прибора без постоянного перелистывания руководства.

Что представлено на схеме

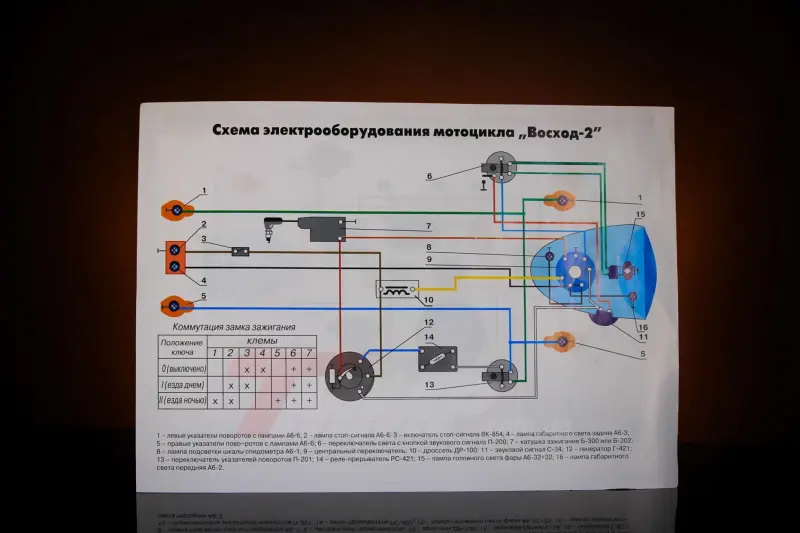

Линии разных цветов показывают прохождение проводов между узлами. Отдельными условными изображениями обозначены фара, задний фонарь, указатели поворота, звуковой сигнал, свеча и катушка зажигания, генератор, переключатели, реле-прерыватель, выключатель стоп-сигнала и другие компоненты. Цифровые выноски связаны с расшифровкой в нижней части листа, поэтому по схеме удобно определять назначение прибора и точки его подключения.

Дополнительно приведена таблица коммутации замка зажигания. Она показывает состояние контактов при различных положениях ключа и помогает последовательно проверять соединения переключателя. Цветовое разделение линий облегчает чтение разветвленной проводки, а графическое расположение приборов дает общее представление о связях между передней фарой, задними световыми приборами, органами управления и генераторной частью.

Когда пригодится схема

• Восстановление проводки: помогает определить направление каждого соединения после разборки мотоцикла, замены жгута или удаления нештатных переделок.
• Поиск неисправности: позволяет проследить путь к фаре, указателям поворота, стоп-сигналу, звуковому сигналу и системе зажигания, чтобы выбрать последовательность проверок.
• Подключение приборов: дает ориентир при установке переключателя, реле-прерывателя, генератора, катушки и световых компонентов.
• Обслуживание мотоцикла: подходит как наглядная памятка при проверке разъемов, контактов и соответствия проводов штатной разводке.

Как правильно подобрать и использовать

Схема предназначена для мотоциклов Восход-2 и заявлена для Восход-2М. Перед использованием необходимо сопоставить изображенные приборы с фактической комплектацией конкретного мотоцикла. Особое внимание уделяют типам генератора, коммутатора, центрального переключателя, реле указателей поворота и замка зажигания: за годы эксплуатации эти компоненты могли заменяться, а проводка — переделываться предыдущими владельцами.

Начинать проверку удобно с одного неработающего потребителя. По цветной линии определяют связанные контакты и приборы, затем последовательно осматривают соединения, клеммы и участки провода. Наличие схемы не отменяет проверки тестером: она задает маршрут диагностики, а измерение подтверждает целостность проводника и правильность контакта. Если на мотоцикле установлен другой генератор, электронный коммутатор или измененный блок переключателей, соединения следует сверять с документацией именно этих компонентов.

Перед работой двигатель глушат и исключают случайный запуск. Не стоит соединять провода только по совпадению цвета: сначала проверяют назначение контакта, положение переключателя и связь с соседними приборами. После ремонта каждый контур проверяют отдельно — зажигание, головной свет, задний фонарь, стоп-сигнал, указатели поворота и звуковой сигнал. Схема особенно полезна при восстановлении мотоцикла до близкого к штатному состоянию и при устранении последствий старых ремонтов, когда исходная разводка частично утрачена.
