Ручной стартер мотокосы в сборе, легкий пуск, 4 зацепа, с трещоткой

Ручной стартер мотокосы с легким пуском и 4 зацепами

Стартер предназначен для ручного запуска бензиновой мотокосы: вытягивание шнура приводит коленчатый вал двигателя во вращение перед началом работы. Механизм выполнен в сборе и относится к разновидности легкого пуска. Он подходит для замены стартера, у которого шнур перестал нормально возвращаться, появились холостые рывки, зацепление происходит через раз либо повреждены корпус, барабан, пружина или зацепы.

Конструкция и принцип работы

При движении пусковой рукоятки шнур разматывается с барабана, а механизм передает вращательное усилие через четыре зацепа и трещотку. После отпускания рукоятки возвратная пружина сматывает шнур обратно. Согласованная работа барабана, пружины, зацепов и ответной части необходима для уверенного соединения стартера с пусковым механизмом двигателя без пустых протяжек.

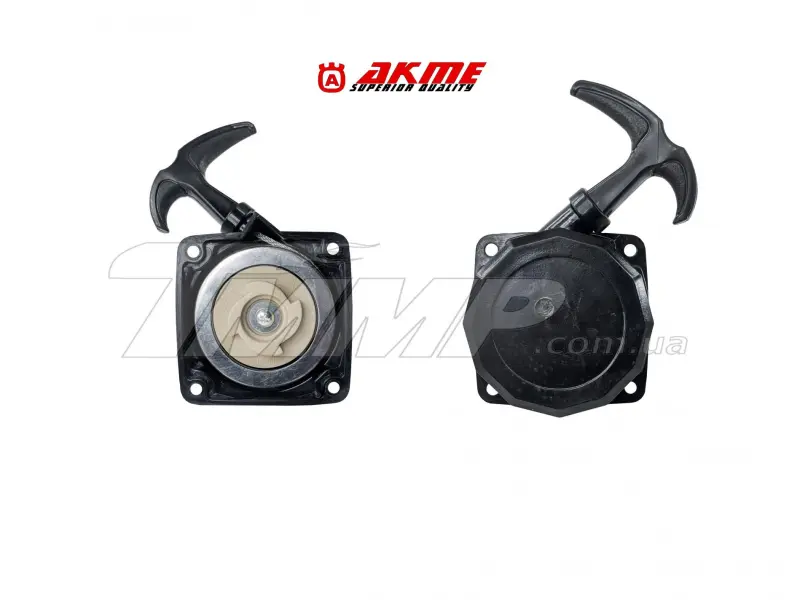

Корпус имеет квадратную форму, четыре угловых крепежных отверстия и боковой выход шнура с отдельной рукояткой. Исполнение в сборе упрощает замену поврежденного механизма: основные детали стартера уже размещены внутри корпуса, поэтому при ремонте не требуется поочередно переносить барабан, возвратную пружину и шнур из старого корпуса. Трещотка предусмотрена для взаимодействия с четырьмя зацепами при прокручивании двигателя.

Что проверить при подборе

Стартеры мотокос могут отличаться даже при похожей форме корпуса, поэтому выбирать деталь только по назначению или рабочему объему двигателя не следует. Перед заказом сравните старый механизм с этой модификацией по расположению и расстояниям между крепежными отверстиями, наружным размерам корпуса, высоте посадки, направлению выхода шнура и устройству зацепления. Все точки крепления должны совпасть без растягивания корпуса и доработки отверстий.

• Тип запуска: ручной, вытяжным шнуром.
• Исполнение: стартерный механизм в сборе.
• Особенность: конструкция легкого пуска.
• Зацепление: четыре зацепа и трещотка.
• Крепление корпуса: четыре отверстия по углам.

Особенно внимательно сопоставьте трещотку и зацепы. Важны их форма, взаимное положение и рабочая высота: при несовпадении механизм может не захватывать ответную часть, задевать ее постоянно или не позволять корпусу занять штатное положение. Если прежняя трещотка остается на двигателе, ее нужно сравнить с новой; если меняются обе детали, проверяют их посадку относительно вала и корпуса стартера.

Замена и проверка после установки

До монтажа полезно осмотреть место установки и убедиться, что обломки старых зацепов, фрагменты шнура или загрязнения не мешают свободному движению деталей. Корпус устанавливают на штатные точки без перекоса, после чего крепеж затягивают равномерно. Шнур должен выходить в предусмотренном направлении, а рукоятка — двигаться без контакта с кожухом и соседними деталями мотокосы.

После установки сначала выполните несколько плавных протяжек без резких рывков. Барабан должен свободно вращаться, зацепы — вступать в работу, а шнур — полностью и ровно возвращаться в корпус. Если ощущается заклинивание, трение или отсутствует захват, следует повторно проверить посадочную высоту, положение трещотки и совпадение креплений. Правильно подобранный стартер восстанавливает штатный ручной запуск мотокосы и позволяет заменить изношенный пусковой механизм единым собранным модулем.
