Панель приборов в сборе для мопеда Delta-70, квадратная, 60 км/ч

Панель приборов в сборе для мопеда Delta-70

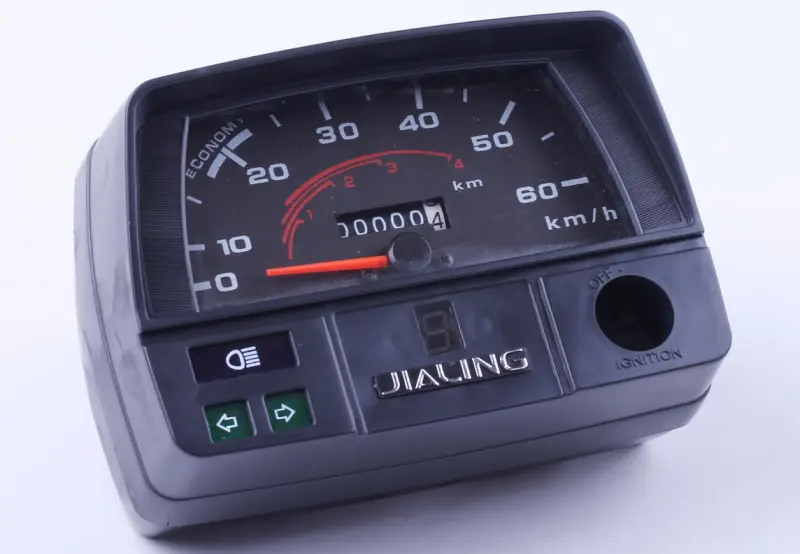

Квадратная приборная панель предназначена для ремонта мопеда Delta-70 и совместимых исполнений Viper Delta. Она объединяет в одном корпусе основные средства контроля во время поездки: аналоговый спидометр со шкалой до 60 км/ч, механический счетчик пробега, световые индикаторы и отдельное окно отображения включенной передачи. Справа предусмотрена посадочная зона под замок зажигания. Такой формат позволяет заменить поврежденный щиток целиком, сохранив привычное расположение показаний и контрольных сигналов.

Показания и органы контроля

Крупная контрастная шкала скорости размечена от 0 до 60 км/ч. Стрелочный указатель помогает контролировать текущую скорость без переключения режимов, а счетчик пробега фиксирует пройденное расстояние и позволяет ориентироваться при планировании обслуживания мопеда. В нижней части расположены индикаторы дальнего света и указателей поворота. Центральное окно передачи помогает водителю понимать, какая ступень выбрана в данный момент. Все основные сигналы собраны перед глазами, поэтому после замены не требуется устанавливать отдельные указатели в разных местах.

Корпус имеет характерную для ранних и классических Delta квадратную форму с наклонной верхней частью. Это существенно при подборе: панели для Delta встречаются в нескольких вариантах, включая исполнения со шкалой до 120 км/ч, другой формой корпуса, иным расположением индикаторов и отличающимися соединениями. Обозначение Delta само по себе не подтверждает полное совпадение конкретной модификации.

Что проверить перед покупкой

• Форму и посадку: сравните квадратный корпус, наружный контур, расположение крепежных точек и положение панели относительно облицовки.
• Диапазон спидометра: эта версия имеет конечную отметку 60 км/ч; вариант на 120 км/ч является другим исполнением.
• Подключения: сопоставьте разъемы, количество контактов, цвета проводов и назначение каждого вывода со старой панелью и схемой мопеда.
• Привод показателя скорости: проверьте тип соединения, место входа и соответствие штатному приводу.
• Индикацию: убедитесь, что проводка мопеда предусматривает сигналы поворотов, дальнего света и выбранной передачи в таком расположении.
• Зону замка зажигания: сравните диаметр, положение и способ фиксации установленного на мопеде замка.

Замена и установка

Панель меняют после повреждения корпуса или прозрачной части, отказа стрелочного указателя, счетчика пробега либо контрольных ламп. Причиной замены также может стать нарушение креплений, из-за которого щиток невозможно надежно закрепить в штатном месте. Перед демонтажем следует отключить питание мопеда и отметить подключение разъемов. Старую и новую панели удобно положить рядом и последовательно проверить крепления, соединение привода скорости, колодки проводки и посадку замка.

После монтажа необходимо убедиться, что корпус закреплен без перекоса, проводка не натянута и не касается подвижных или сильно нагревающихся деталей. До поездки проверяют подсветку, левый и правый поворот, дальний свет, отображение передач, работу стрелки и счетчика пробега. Если разъемы или назначение контактов отличаются, подключение выполняют по электросхеме конкретной модификации Delta, без случайной перестановки проводов.

Эта панель подходит для восстановления штатного квадратного щитка Delta-70 со шкалой 60 км/ч. Точное совпадение формы, креплений, привода и проводки важнее общего сходства по названию модели, поэтому перед заказом следует сверить перечисленные точки со снятой деталью.
