Верхнее крепление топливного бака AMG-2 для двигателей 178F/186F (6/9 л.с.)

Верхнее крепление топливного бака AMG-2 для 178F/186F

Деталь предназначена для верхней фиксации топливного бака на мотоблоках с дизельными двигателями 178F и 186F мощностью 6 и 9 л.с. Она удерживает бак в предусмотренном конструкцией положении и связывает его с опорной частью двигателя. Такое крепление требуется при ремонте топливной системы, если штатная деталь деформирована, сломана, потеряна либо уже не обеспечивает правильную посадку бака.

Назначение и конструкция

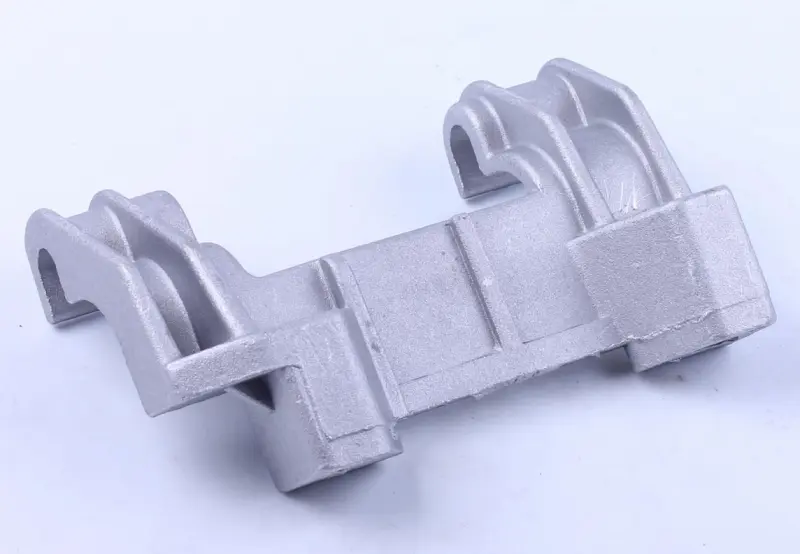

Крепление выполнено в виде цельной фигурной детали с продолговатым основанием и парными крюкообразными захватами по краям. Такая конфигурация соответствует верхнему расположению относительно бака. Форма основания, боковых участков и захватов определяет положение детали при монтаже, поэтому исправное крепление должно устанавливаться без перекоса и точно совпадать с ответными участками.

Во время работы дизельного двигателя мотоблока бак подвергается постоянной вибрации. Верхнее крепление ограничивает его нежелательное перемещение и помогает сохранять предусмотренное положение относительно двигателя и других деталей топливной системы. Если крепежная деталь повреждена, бак может получить заметный люфт, смещаться или соприкасаться с соседними частями. Своевременная замена восстанавливает нормальную фиксацию без переделки штатной схемы установки.

Совместимость и подбор

Модель AMG-2 рассчитана на применение с четырехтактными дизельными двигателями 178F и 186F воздушного охлаждения. Обозначения 6/9 л.с. соответствуют заявленным вариантам мощности этих двигателей. При выборе необходимо учитывать не только индекс двигателя, но и исполнение самого бака: у техники одной серии могут встречаться разные верхние крепления, отличающиеся формой захватов, длиной основания и расположением посадочных участков.

• Тип детали: верхнее крепление топливного бака.
• Применение: топливная система мотоблока.
• Совместимые двигатели: 178F и 186F.
• Заявленная мощность: 6 и 9 л.с.
• Тип двигателя: четырехтактный дизельный, с воздушным охлаждением.
• Исполнение: AMG-2.

Перед заказом сравните снятую деталь с новой по общей конфигурации, направлению изгибов, количеству и форме боковых захватов, ширине опорных участков и их взаимному расположению. Если старое крепление отсутствует, ориентируйтесь на модель двигателя и конструкцию установленного бака. Одного совпадения мощности мотоблока недостаточно: решающими остаются посадочная геометрия и вариант верхней фиксации.

Когда требуется замена

Основанием для замены служат трещины, изломы захватов, выраженная деформация основания, повреждение контактных участков или невозможность установить бак ровно. Проверка также нужна при появлении люфта бака, его смещении после работы либо постороннем стуке в зоне крепления. Подгибать поврежденную деталь под нагрузкой нежелательно: измененная геометрия мешает правильной посадке и может создавать точечное давление на бак.

Рекомендации по установке

Монтаж выполняют на остановленном и остывшем двигателе. Бак предварительно освобождают от нагрузки, после чего снимают поврежденное крепление и очищают места его контакта. Одновременно проверяют состояние ответных опор, амортизирующих деталей и штатного крепежа. Новую деталь устанавливают в предусмотренном положении без принудительного изгиба, затем убеждаются, что бак расположен ровно, не имеет лишнего хода и не касается участков, с которыми не должен соприкасаться.

После сборки стоит повторно проверить посадку бака и положение топливного шланга: он не должен быть натянут, пережат или зажат между сопрягаемыми частями. Точное совпадение модели двигателя, исполнения бака и геометрии крепления позволяет восстановить штатную компоновку топливной системы и избежать доработки детали при установке.
