Защитная пластина маслонасоса (коллектор) для Goodluck GL4500/5200

Защитная пластина маслонасоса для Goodluck GL4500/5200

Деталь закрывает и поддерживает зону маслонасоса в бензопилах серий Goodluck GL4500 и GL5200. В товарных наименованиях ее также называют коллектором или крышкой маслонасоса. Это отдельная фигурная пластина, а не масляный насос в сборе: она устанавливается рядом с корпусом насоса и масляным каналом, помогая оградить эту область от опилок и другого загрязнения. Такой формат подходит для ремонта, когда насос остается исправным, а штатная пластина деформирована, повреждена, утрачена либо уже не устанавливается на свое место без перекоса.

Конструкция и назначение

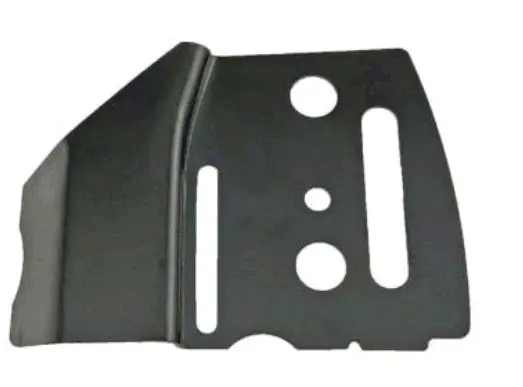

Пластина имеет плоскую основную часть, отогнутую боковую секцию, несколько круглых отверстий, два продольных паза и нижние вырезы. Такая геометрия задает ее положение относительно соседних деталей и точек крепления. Боковой изгиб образует защитный экран, а система отверстий и пазов позволяет разместить пластину в предусмотренной зоне корпуса. При подборе важна вся конфигурация сразу: совпадение только общей ширины или одного крепежного отверстия не гарантирует правильной посадки.

Эта запчасть относится к механизму подачи масла на пильную гарнитуру, но сама масло не перекачивает и не заменяет насос, его привод, шланг или фильтр. Если цепь и шина не получают смазку, перед заказом стоит определить причину: проверить состояние насоса и привода, чистоту масляного канала, целостность шланга, а также положение защитной пластины. Замена одной пластины решает задачу только тогда, когда проблема связана с ее повреждением, деформацией, отсутствием или неправильной посадкой.

Как проверить совместимость

• Модель бензопилы: базовое применение — Goodluck GL4500 и GL5200.
• Контур: сопоставьте форму наружных кромок, нижних вырезов и отогнутой боковой секции со снятой деталью.
• Посадочные точки: должны совпасть количество, расположение и диаметр круглых отверстий, а также положение двух продольных пазов.
• Ориентация: проверьте сторону и направление изгиба; зеркально выполненная деталь не займет штатное положение.
• Исполнение пилы: у техники одной распространенной серии встречаются конструктивные различия, поэтому обозначение 4500 или 5200 следует проверять вместе с геометрией установленной запчасти.

Установка и проверка после ремонта

Монтаж выполняют в зоне маслонасоса после получения доступа к боковой части бензопилы. Перед разборкой двигатель глушат и дают ему остыть, затем снимают элементы пильной гарнитуры, которые закрывают место ремонта. Посадочную область очищают от опилок и масляных отложений, не проталкивая загрязнение в канал. Пластину устанавливают без принудительного изгибания: отверстия, пазы и кромки должны совместиться со штатными точками, а боковая секция — не задевать соседние подвижные детали.

До окончательной сборки полезно убедиться, что пластина лежит ровно, не перекрывает предусмотренные проходы и не смещается при установке снятых компонентов. После сборки проверяют свободное движение цепи и фактическое поступление масла к шине в соответствии с инструкцией бензопилы. Если подача не восстановилась, диагностику продолжают по остальным деталям масляной системы, поскольку защитная пластина не создает давление и не приводит насос. Точное сопоставление формы перед покупкой помогает избежать ситуации, когда похожая деталь для другой модификации не совпадает по пазам или изгибу.
