Передний вариатор MSU для Yamaha Cygnus 125

Передний вариатор MSU для Yamaha Cygnus 125

Комплект предназначен для ремонта вариаторной трансмиссии скутера Yamaha Cygnus 125. Передний вариатор принимает вращение от коленчатого вала и вместе с приводным ремнем изменяет передаточное отношение без ступенчатых переключений. От состояния его поверхностей, роликов и направляющих зависит, насколько последовательно ремень перемещается по шкиву при наборе оборотов.

Назначение и устройство комплекта

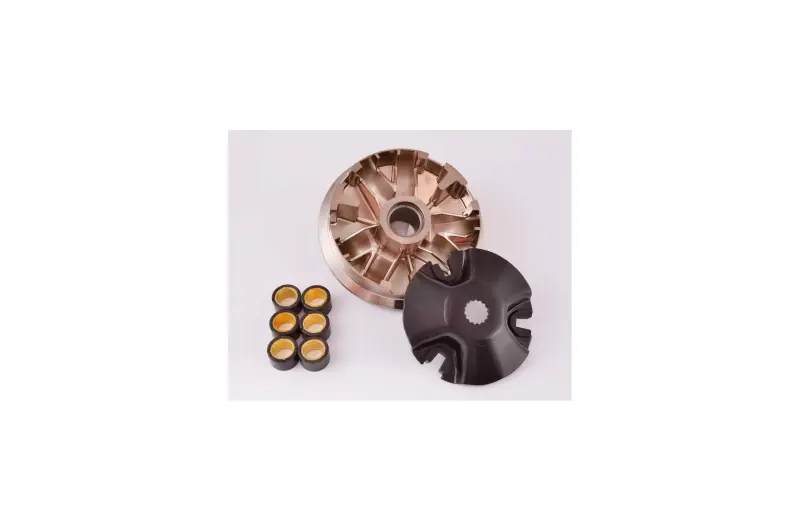

В состав входят подвижная тарелка переднего шкива, нажимная пластина и шесть роликов. Во время работы ролики перемещаются по профилированным дорожкам и воздействуют на подвижную тарелку. Расстояние между половинами шкива меняется, поэтому ремень переходит на другой рабочий радиус. Так вариатор согласует обороты двигателя со скоростью скутера при старте, разгоне и движении в установившемся режиме.

Такой комплект применяют при обслуживании привода, когда на дорожках появились следы выработки, рабочая поверхность шкива повреждена, ролики изношены неравномерно либо в механизме обнаружены люфт и биение. Перед заменой полезно осмотреть весь отсек вариатора: состояние ремня, ответной половины переднего шкива, втулки, направляющих, резьбы и посадочных участков коленчатого вала. Установка новых деталей рядом с сильно изношенными сопряженными компонентами не устраняет причину неправильной работы привода.

Что проверить при подборе

• Модель и поколение скутера. Название Yamaha Cygnus 125 использовалось для нескольких версий, поэтому одного рабочего объема недостаточно для окончательного выбора.
• Исполнение двигателя и трансмиссии. Сверьте модельный год, код двигателя и конструкцию снятого переднего вариатора по сервисной документации скутера.
• Посадочные параметры. Сопоставьте наружный диаметр тарелки, диаметр центрального отверстия, размеры втулки и форму посадки с демонтированным комплектом.
• Нажимную пластину. Важны ее профиль, расположение направляющих и соответствие дорожкам подвижной тарелки.
• Ролики. Проверьте их размер и массу. Эти параметры влияют на режим переключения вариатора, поэтому произвольная замена роликов на отличающиеся по массе может изменить поведение трансмиссии.
• Смежные детали. Ремень, неподвижная щека шкива и крепеж должны соответствовать конкретной модификации Yamaha Cygnus 125.

Установка и проверка после ремонта

Перед монтажом очистите корпус трансмиссии от пыли и продуктов износа, не повреждая рабочие поверхности. Ролики устанавливают в дорожки в правильной ориентации, нажимную пластину совмещают с направляющими, а ремень располагают так, чтобы он не мешал полной посадке деталей на вал. Способ сборки, порядок установки шайб и момент затяжки центральной гайки необходимо брать из руководства для конкретной версии скутера. Ударная затяжка без контроля усилия способна повредить резьбу или нарушить фиксацию шкива.

После сборки шкив должен вращаться без перекоса и постороннего контакта с крышкой. На первой поездке стоит проверить плавность начала движения, отсутствие вибрации и необычного шума, а также последовательность набора скорости. Комплект MSU подходит для планового восстановления передней части вариаторного привода Yamaha Cygnus 125, если его посадочные размеры и исполнение совпадают с деталями конкретной модификации скутера.
