Коленвал с шатуном для бензопилы Goodluck GL5800 SVET-2

Коленвал с шатуном для бензопилы Goodluck GL5800 SVET-2

Деталь предназначена для ремонта двигателя бензопилы Goodluck GL5800 в исполнении SVET-2. Коленвал принимает усилие от поршня через шатун, преобразует возвратно-поступательное движение во вращение и передает его на связанные механизмы двигателя. От состояния этой детали зависят равномерность вращения, правильное положение шатуна и стабильная передача крутящего момента.

Конструкция и назначение

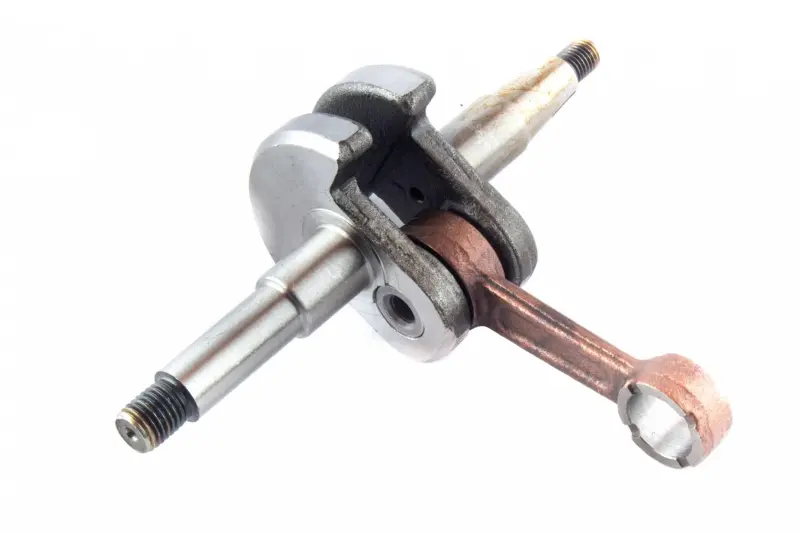

Коленвал выполнен в сборе с шатуном и двумя щеками-противовесами. На концах вала предусмотрены посадочные и резьбовые участки для соединения с сопряженными деталями бензопилы. Такая конфигурация образует центральную часть кривошипно-шатунного механизма: верхняя головка шатуна соединяется с поршнем, а вал вращается в опорах картера.

Замена требуется при обнаружении заметного биения, повреждения посадочных поверхностей или резьбы, увеличенного люфта шатуна, стука и вибрации со стороны двигателя. Эти признаки следует оценивать вместе с состоянием подшипников, поршневой группы, картера и деталей привода, поскольку похожие симптомы могут возникать по нескольким причинам. Перед разборкой полезно проверить люфты и локализовать источник шума, чтобы ремонт охватил все изношенные сопряжения.

Как правильно подобрать коленвал

Основной ориентир для этой позиции — бензопила Goodluck GL5800 и вариант детали SVET-2. Обозначения семейства 5800 недостаточно для подбора без сравнения: у бензопил сходного класса встречаются коленвалы с различающимися посадками и геометрией. Старую деталь желательно снять и сопоставить с новой до окончательной сборки.

• Модель и исполнение: проверьте обозначение бензопилы и соответствие варианту GL5800 SVET-2.
• Общая геометрия: сравните длину вала, расположение щек и расстояния между основными посадочными зонами.
• Посадки: сопоставьте диаметры участков под подшипники и сальники, а также форму ступеней на обоих концах.
• Соединительные участки: проверьте направление, диаметр и длину резьбы, форму конусов и места установки сопряженных деталей.
• Шатун: сравните его длину, ширину, боковой зазор и размеры отверстий верхней и нижней головок.
• Сопряжение с картером: убедитесь, что щеки свободно размещаются внутри картера и не касаются его стенок при вращении.

Что учитывать при установке

Для замены коленвала двигатель разбирают, а половины картера разъединяют. Такой ремонт требует подходящих съемных и монтажных приспособлений: удары по резьбе, концам вала или щекам способны нарушить геометрию детали. Посадочные поверхности очищают, а состояние подшипников, сальников и картера оценивают до начала сборки. В руководствах по ремонту бензопил при установке нового коленвала также предусматривается замена изношенных уплотнений и подшипников.

• Коленвал устанавливают без перекоса и чрезмерной боковой нагрузки на шатун.
• После соединения картера проверяют свободное вращение вала и отсутствие задевания щек.
• Шатун должен перемещаться плавно, без заклинивания и ненормального бокового люфта.
• Резьбовые соединения и остальные компоненты двигателя собирают по требованиям конкретной модели бензопилы.

Эта позиция подходит для планового восстановления двигателя Goodluck GL5800 SVET-2, когда диагностика указывает на повреждение коленвала или шатуна. Тщательное сравнение со снятой деталью и контроль сопряженных компонентов помогают избежать повторной разборки двигателя после ремонта.
