Задняя рукоятка с топливным баком и праймером для Goodluck GL4500/GL5200

Задняя рукоятка с баком для Goodluck GL4500/GL5200

Задняя рукоятка в сборе предназначена для ремонта бензопил Goodluck GL4500 и GL5200, оснащенных системой предварительной подкачки топлива. Деталь объединяет основную ручку оператора и топливный бак, а также предусматривает праймер. Такое исполнение подходит для комплексной замены поврежденной корпусной части, когда треснула ручка, нарушена герметичность бака, деформировались посадочные места или перестали нормально располагаться органы управления.

Назначение и особенности конструкции

За заднюю рукоятку оператор удерживает бензопилу правой рукой и управляет подачей газа. Поэтому ее геометрия влияет на положение кисти, перемещение курка и правильную установку связанных деталей. Корпус одновременно служит основанием для топливного бака и элементов управления. Праймер используется для предварительной подкачки топлива перед запуском холодного двигателя: несколько нажатий помогают заполнить топливный тракт в соответствии с порядком запуска конкретной бензопилы.

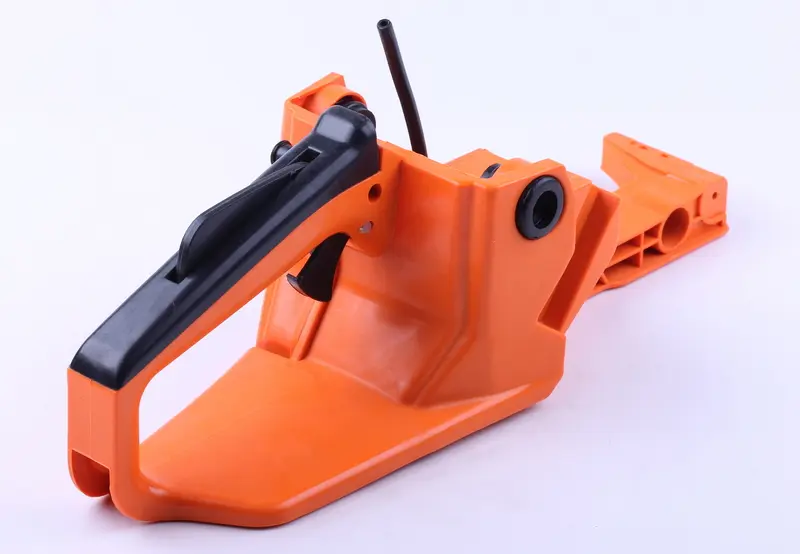

Рукоятка выполнена в оранжевом цвете и имеет черные детали управления. В конструкции предусмотрены посадочные отверстия, втулки, канал для топливной магистрали и места размещения рычагов. Исполнение в сборе удобно при ремонте после механического удара или длительной эксплуатации, когда замена одной наружной части не решает проблему из-за повреждений бака, креплений либо внутренней зоны ручки.

Что проверить при подборе

Обозначения GL4500 и GL5200 указывают основную совместимость, однако бензопилы этих серий встречаются в разных исполнениях. Перед заказом следует сопоставить новую рукоятку со снятой деталью по форме корпуса и всем точкам соединения. Особенно важна версия с праймером: корпус без отверстия и посадочного места под подкачку не является прямой заменой для этой модификации.

• Модель бензопилы: деталь рассчитана на Goodluck GL4500 и GL5200.
• Исполнение топливной системы: необходима модификация с праймером и соответствующим расположением топливных трубок.
• Крепления: сравните количество, форму и взаимное положение отверстий, втулок и опорных участков.
• Органы управления: проверьте расположение курка газа, его блокировки, тяги и выключателя относительно старой ручки.
• Контуры корпуса: боковые поверхности и выступы должны без напряжения стыковаться с соседними частями бензопилы.

Не стоит выбирать рукоятку только по похожему цвету или общему индексу 4500/5200. Для правильной установки должны совпасть вариант подкачки, геометрия креплений, места прохождения топливных трубок и конфигурация механизма газа. Такое сравнение особенно полезно, если бензопила ранее ремонтировалась или на ней уже менялись корпусные детали.

Замена и проверка после монтажа

Перед разборкой топливо сливают, двигатель полностью охлаждают, а положение трубок, тяги газа и остальных соединений фиксируют для последующей сборки. Старую рукоятку снимают без перекручивания топливных магистралей. При установке трубки прокладывают по штатным каналам, не допуская заломов, натяжения и контакта с подвижными рычагами. Крепеж затягивают равномерно, чтобы корпус состыковался без перекоса.

После сборки необходимо убедиться, что курок газа свободно возвращается, блокировка не дает нажать его непреднамеренно, а праймер нажимается и возвращается в исходное положение. Соединения топливной системы и бак проверяют на отсутствие подтеканий до запуска двигателя. Рукоятка не должна качаться относительно корпуса, а трубки и тяги — зажиматься между сопрягаемыми деталями.

Замена оправдана при трещинах корпуса или бака, сломанных креплениях, заметной деформации, чрезмерном люфте ручки и повреждении мест установки управляющих деталей. Правильно подобранная рукоятка восстанавливает штатное размещение топливного бака, праймера и органов управления бензопилы.
