Верхнее крепление топливного бака 178F/186F (6/9 л.с.) ST-2

Верхнее крепление топливного бака 178F/186F ST-2

Кронштейн предназначен для фиксации верхней части топливного бака на мотоблоках с двигателями 178F и 186F в классе мощности 6/9 л.с. Деталь удерживает бак в предусмотренном положении относительно двигателя и используется при ремонте штатной системы его крепления. Это именно верхняя опора: при подборе ее нельзя путать с нижним кронштейном, который имеет другое расположение и форму.

Конструкция и назначение

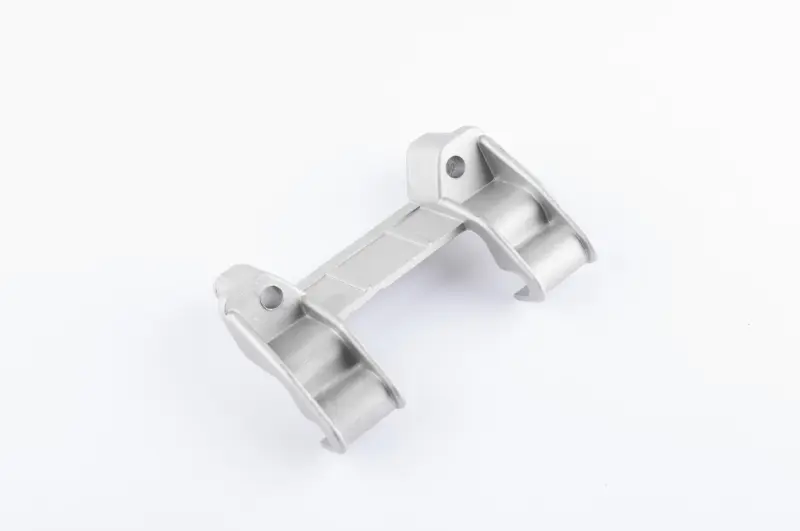

Крепление выполнено как единый кронштейн с поперечной перемычкой. По краям расположены два дугообразных держателя, охватывающих соответствующие участки бака, а монтажные ушки имеют отверстия под болтовое соединение с двигателем. Такая конфигурация связывает две точки поддержки и помогает удерживать верхнюю часть бака без бокового смещения при правильно подобранных посадочных размерах.

Исправный кронштейн должен сохранять исходную геометрию: держатели располагаются без перекоса, перемычка не имеет деформации, а отверстия в ушках совпадают со штатными точками монтажа. Если опора погнута, повреждена или получила выработку в отверстиях, бак может перемещаться относительно двигателя. В таком случае восстановление фиксации требует замены поврежденной детали и проверки остальных компонентов крепежа.

Что проверить при выборе

Обозначения 178F и 186F относятся к совместимым сериям двигателей, однако у техники разных выпусков встречаются отличия в исполнении бака и его опор. До установки сравните новую деталь со снятым кронштейном. Основными ориентирами служат не внешний вид двигателя в целом, а геометрия самого крепления и расположение штатных точек монтажа.

• Тип опоры: требуется верхнее, а не нижнее крепление топливного бака.
• Серия двигателя: 178F либо 186F, указанные для мотоблоков мощностью 6/9 л.с.
• Расположение отверстий: межосевое расстояние и положение монтажных ушек должны совпадать со снятой деталью.
• Форма держателей: проверьте ширину, изгиб и взаимное расположение двух дугообразных посадочных участков.
• Общая геометрия: сравните длину перемычки, высоту ушек и ориентацию кронштейна относительно бака.
• Состояние сопряженных деталей: болты, опоры и места установки не должны мешать ровной посадке нового крепления.

Установка и проверка после ремонта

Перед монтажом бак освобождают от старого верхнего крепления, после чего очищают точки соединения и проверяют состояние используемых болтов. Кронштейн устанавливают в штатном положении без подгибания держателей и принудительного совмещения отверстий. Если отверстия не совпадают либо деталь приходится заметно деформировать, необходимо повторно проверить вариант исполнения двигателя, форму бака и размеры снятой опоры.

Крепеж затягивают равномерно, не допуская перекоса ушек. Для монтажа применяют болты подходящей длины и прочности; поврежденные детали крепежа повторно не используют. После сборки проверяют устойчивость бака, отсутствие люфта и правильное положение топливной магистрали. Шланг не должен натягиваться, пережиматься кронштейном или касаться его острых кромок.

ST-2 подходит для восстановления верхней фиксации бака, когда штатный кронштейн деформирован, сломан или больше не обеспечивает плотную посадку. Точное сравнение с демонтированной деталью до начала ремонта помогает исключить несовпадение модификаций 178F/186F и установить опору без переделки штатных мест.
