Поршневой комплект для бензопилы Stihl MS 361, Ø47 мм, палец 11 мм

Поршневой комплект для бензопилы Stihl MS 361

Комплект предназначен для ремонта цилиндро-поршневой группы бензопилы Stihl MS 361. Поршень диаметром 47 мм перемещается внутри цилиндра, участвует в сжатии топливовоздушной смеси и через палец передает усилие на шатун. Состояние этой пары непосредственно связано с компрессией, запуском двигателя и устойчивой работой пилы под нагрузкой.

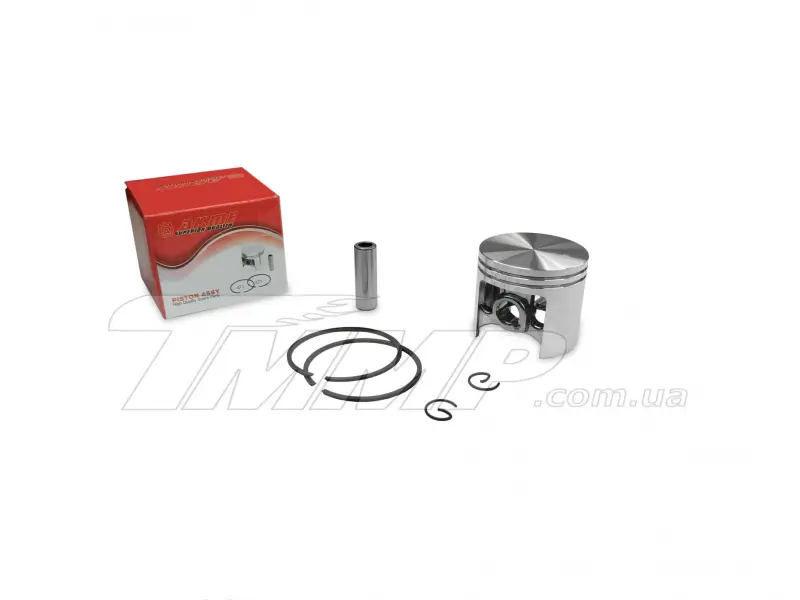

В комплект входят поршень Ø47 мм, два компрессионных кольца толщиной 1,2 мм, поршневой палец размером 11×8×33 мм и два пружинных стопорных кольца. Такой набор содержит основные детали, устанавливаемые вместе с поршнем. Кольца уплотняют зазор между поршнем и стенкой цилиндра, палец соединяет поршень с шатуном, а стопорные кольца удерживают палец от осевого смещения.

Когда требуется замена

Поводом для проверки поршневой части двигателя становятся снижение компрессии, затрудненный запуск, потеря тяги, посторонний стук или следы повреждения после разборки. Поршень заменяют при задирах на юбке, прогаре или повреждении днища, износе канавок под кольца и других дефектах, мешающих нормальному движению в цилиндре. Одновременно оценивают состояние колец, пальца, цилиндра и игольчатого подшипника верхней головки шатуна.

Новый поршень не устраняет повреждения цилиндра и причины перегрева либо недостаточной смазки. Если на зеркале цилиндра есть глубокие задиры, нарушение поверхности или заметная выработка, перед сборкой требуется определить пригодность цилиндра к дальнейшему использованию. Это помогает избежать повторного повреждения новых деталей вскоре после ремонта.

Основные параметры

• Назначение: ремонт поршневой части двигателя бензопилы.
• Совместимая модель: Stihl MS 361.
• Диаметр поршня: 47 мм.
• Количество колец: 2.
• Толщина кольца: 1,2 мм.
• Размер поршневого пальца: 11×8×33 мм.
• Стопорные кольца: 2 шт.

Как правильно подобрать комплект

До заказа необходимо сверить модель бензопилы, диаметр цилиндра и параметры снятого поршня. Обозначения Ø47 и p-11 относятся соответственно к диаметру поршня и диаметру пальца. Одного совпадения внешнего вида недостаточно: у деталей для разных моделей могут различаться высота поршня, расположение канавок, форма окон и другие посадочные параметры. Для этой позиции базовыми критериями являются модель MS 361, поршень 47 мм и палец диаметром 11 мм.

Если двигатель ранее ремонтировали, следует отдельно проверить фактический размер установленного цилиндра. Сравните старый поршень с новым по общей форме, расположению канавок и посадке пальца. Кольца должны соответствовать канавкам поршня по диаметру, толщине и количеству. Поврежденный палец, деформированные фиксаторы и кольца со следами перегрева повторно не устанавливают.

Рекомендации по установке

Монтаж выполняют на чистых деталях после удаления нагара и загрязнений из цилиндра и посадочных мест. Перед сборкой проверяют свободное движение колец в канавках, состояние шатуна и игольчатого подшипника, а также отсутствие острых кромок и частиц, способных поцарапать поверхность. Стопорные кольца должны полностью войти в свои канавки: неполная фиксация пальца может привести к повреждению поршня и цилиндра.

При установке важно сохранить предусмотренную двигателем ориентацию поршня и правильно расположить замки колец относительно фиксирующих штифтов в канавках. Работу стоит выполнять по ремонтной документации бензопилы, соблюдая порядок сборки и требования к смазке сопрягаемых деталей. После ремонта необходимо устранить первоначальную причину износа — перегрев, загрязнение, нарушение подачи топливной смеси или смазки, — чтобы восстановленная поршневая группа служила стабильно.
